Hledáte zpětnou klapku, na kterou se můžete spolehnout i v těch nejnáročnějších podmínkách? RB Bonomi EUROBLOCK 100001 je špičková italská klapka s patentovaným řešením (BREVETTATO) navržená tak, aby nepustila kapku zpět tam, kde nemá co dělat. Ať už řešíte rozvody nafty, benzínu, olejů nebo horké vody či vzduchu až do 150 °C, tato celomosazná zpětná klapka s odolným těsněním Viton® a patentovaným vnitřkem FORTRON® drží jako přibitá. Už žádné protékání, zadírání ani zničená těsnění od horké vody nebo agresivních paliv..
Pokročilá konstrukce: Patentovaný plast FORTRON® a těsnění Viton®
Běžné levné zpětné klapky z hobbymarketu často po pár měsících selžou – guma v palivu nabobtná, kuželka se zasekne nebo se zanese vodním kamenem. Zpětná klapka RB BONOMI EUROBLOCK 100001 na to jde jinak díky oficiálně patentované technologii:

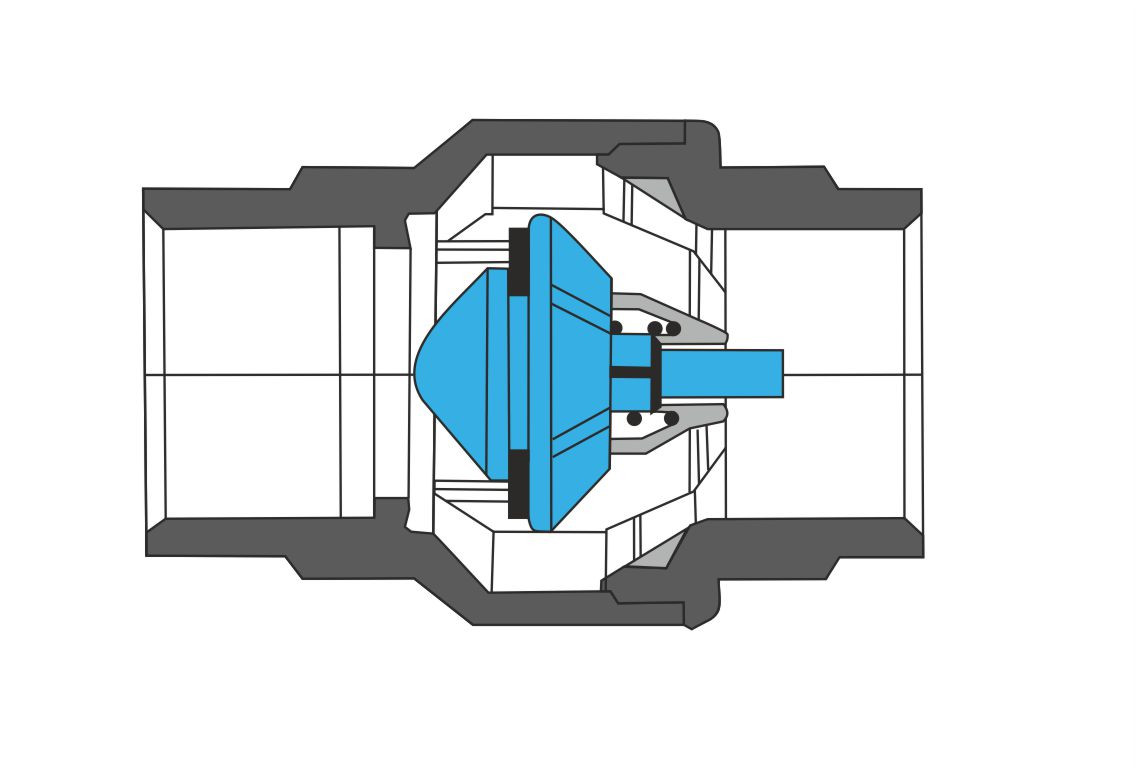

- Unikátní patentovaný plast FORTRON® (PPS): Vnitřní kuželka (obturátor) je chráněna mezinárodním patentem. Je vyrobená ze speciálního tvrzeného technopolymeru FORTRON®. Ten nerezaví, absolutně nechytá vodní kámen a drží svůj tvar i v extrémním horku do +150 °C.
- Těsnění Viton® (FKM), které vydrží: Speciální fluoroelastomerové těsnění Viton®, které se nezalekne nafty, benzínu, topných olejů ani vysokých teplot. Nerozleptá se, nenabobtná a nepustí do média žádné nečistoty.
- Nerezová pružina AISI 303: Zajišťuje bleskové uzavření klapky v momentě, kdy tlak v potrubí klesne. Funguje spolehlivě v jakékoliv poloze.
- Prevence škod a zpětných rázů: Díky rychlé reakci pružiny tato pružinová zpětná klapka zabrání tvrdým rázům vody a paliva (water hammer), které jinak ničí čerpadla a potrubní rozvody.
Klíčové výhody pro revizní a montážní techniky
Když montujete pro zákazníky, chcete mít jistotu, že se do objektu nebudete muset vracet kvůli reklamaci:
- Patentovaná kvalita i poctivá italská mosaz: Výrobek nesoucí patentové označení BREVETTATO z garantované kvalitní kované mosazi CW617N, která odpovídá přísným evropským normám.
- Univerzální montáž v jakékoliv poloze: Integrovaná nerezová pružina drží klapku v pohotovosti, ať už ji namontujete vodorovně, svisle nebo šikmo.
- Úspora energie a čerpadel: Plnoprůtočná konstrukce (Full Bore) nezmenšuje vnitřní průměr potrubí. Tlaková ztráta je minimální, oběhové čerpadlo se tak netrápí a šetří elektrický proud.
- Kompletní rozměrová řada: Vyrábí se od malé zpětné klapky 3/8" až po poctivou velkokapacitní klapku 4", takže snadno vyberete přesný rozměr potrubí.
Technické a normativní parametry
Technická specifikace produktu
- Typ produktu: Plnoprůtočná pružinová zpětná klapka s vysokým Kv
- Ochrana konstrukce: Oficiálně patentováno (BREVETTATO)
- Značka / Výrobce: Rubinetterie Bresciane (Bonomi Group) – Vyrobeno v Itálii
- Materiál těla a nátrubku: Kovaná mosaz CW617N (UNI EN 12420)
- Vnitřní kuželka (obturátor): Patentovaný tvrzený technopolymer FORTRON® (PPS)
- Materiál těsnění: Odolný fluoroelastomer Viton® (FKM)
- Materiál pružiny: Nerezová ocel AISI 303
- Rozsah provozních teplot: -10 °C až +150 °C
- Konstrukční vlastnosti: Plnoprůtočné provedení (Full Bore), odolnost proti vodnímu kameni

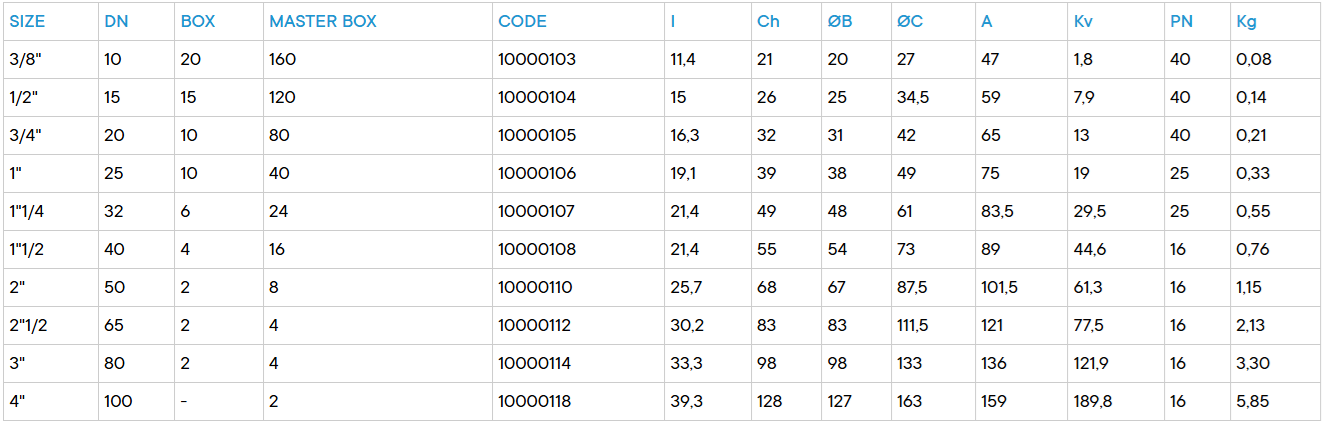

- Dostupné rozměry: 3/8", 1/2", 3/4", 1", 5/4", 6/4", 2", 2 1/2", 3", 4" (vnitřní závity F/F dle UNI EN ISO 228-1)
Tlakové limity dle dimenze
Ať víte, jaký maximální provozní tlak (PN) klapka snese podle toho, jak velkou trubku zvolíte:
| Dimence (Závit / DN) | Maximální tlak (PN) | Vhodné médium a stav okruhu | Doporučené opatření |
| 3/8" až 3/4" (DN 10 – DN 20) | PN 40 (až 40 barů) | Nafta, benzín, petrolej, oleje, stlačený vzduch a horká voda do 150 °C. | Pro vysokotlaké a palivové okruhy bez omezení. |
| 1" (DN 25) | PN 25 (až 25 barů) | Rozvody v dílnách, kotelnách, chladicích a topných systémech. | Skvělá volba pro běžné průmyslové trubky. |
| 5/4" až 4" (DN 32 – DN 100) | PN 16 (až 16 barů) | Páteřní rozvody, hlavní přívody, technologie, kotelny. | Ideální pro velké průtoky kapalin. |
Technologický postup montáže (Návod k použití)
Aby vám zpětná klapka na paliva a horkou vodu sloužila dlouhá léta bez jediného kápnutí, podržte se při instalaci těchto kroků:
- Vyčistěte potrubní systém: Před aplikací potrubí důkladně propláchněte. Mechanické nečistoty a špony z ořezů do těsnění klapky nepatří.

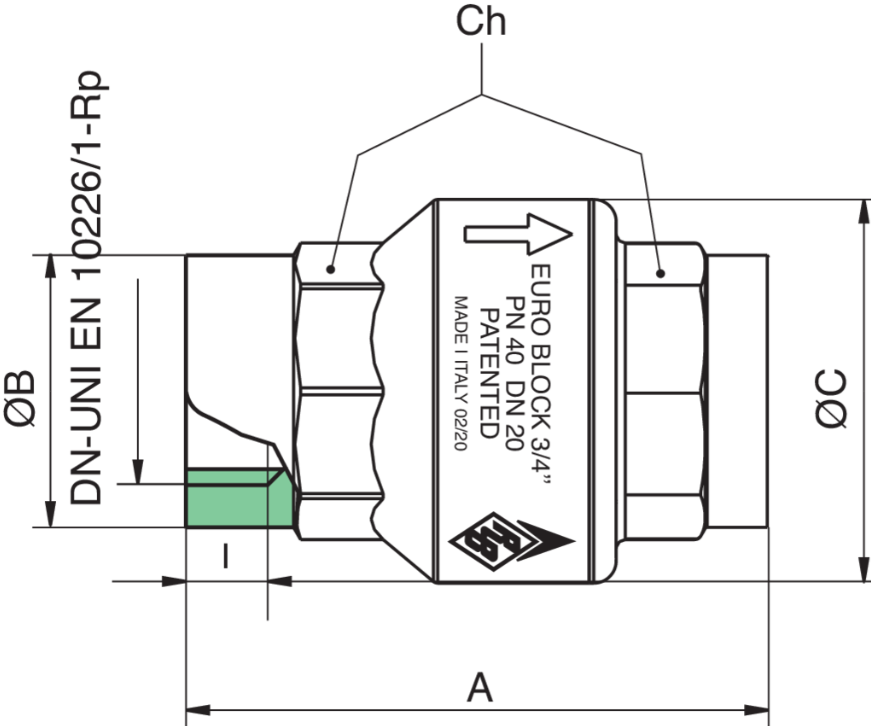

- Hlídejte směr průtoku: Na mosazném těle klapky je vyražená šipka směru proudění. Ta ukazuje směr toku média.
- Utěsněte závit správným materiálem: Použijte teflonovou pásku, těsnicí nit nebo tekuté těsnění na závity odolné vůči ropným palivům, chemikáliím a vysokým teplotám.
- Utahujte s rozumem: Při montáži nasazujte klíč vždy přímo na šestiúhelník montované strany. Nepačte klapku přes střed, abyste nezdeformovali mosazné tělo armatury.
- Ochrana před nečistotami: Pokud v médiu plave rez nebo sedimenty, předsaďte před klapku nejlépe kulový kohout s filtračním sítkem a magnetem TECNOVIELLE SUPERFILTER 141M kulový kohout s filtrem a magnetem FF páčka. Zachytí nejhorší nečistoty a ochraní těsnicí sedlo Viton®.
Ekonomika a technická prevence
Dát správně dimenzovanou zpětnou klapku na správné místo je ta nejlevnější pojistka proti havárii. Když dáte na palivové potrubí nebo vysokoteplotní okruh běžnou klapku na studenou vodu, obyčejná guma se v naftě rozleptá. Palivo uteče, čerpadlo poběží nasucho nebo tlakový ráz roztrhne výměník. Škoda se pak šplhá do desítek tisíc korun. Investice do patentované profesionální klapky RB BONOMI EUROBLOCK 100001 s těsněním Viton® a polymerem FORTRON® vám dá jistotu, že je systém v naprostém bezpečí.
TIP:
Proč je těsnění Viton® nezbytné pro paliva a vysoké teploty?):
- Obyčejné těsnění NBR, ze kterého se vyrábí běžné vodovodní zpětné klapky, si s palivy nerozumí. Když přijde do kontaktu s benzínem, naftou, olejem nebo teplotou nad 100 °C, nabobtná, rozleptá se nebo zkřehne. Klapka se zasekne a ztrácí těsnost.
- Těsnění Viton® (FKM) je speciální fluoroelastomer, kterému ropná paliva, chemikálie ani provozní teplota do +150 °C vůbec nevadí. Zůstává trvale pružné, pevné a nepustí ani kapku. Pokud montujete rozvody paliva, olejové okruhy nebo vysokoteplotní systémy, těsnění Viton® v kombinaci s patentovanou kuželkou je jediná správná a bezpečná volba.
Závěr
Nešetřete na nesprávném místě. Špatně zvolená zpětná klapka je nejčastější příčinou úniku horké vody nebo paliva a poruch na potrubních rozvodech. Se zpětnou klapkou RB Bonomi EUROBLOCK 100001 získáváte do rukou patentovaný kus italské armatury, na který se můžete vy i váš zákazník spolehnout.
Chcete mít jistotu, že vaše rozvody paliva, olejů nebo horké vody vydrží bez poruchy? Vyberte si tu správnou dimenzi zpětné klapky RB EUROBLOCK 100001.
