Vysoké provozní teploty a stavy stagnace, kterým jsou vystaveny moderní solární termické kolektory, představují pro teplonosné kapaliny extrémní zátěž. Postupem času dochází k jejich přirozené tepelné degradaci, která se projevuje ztrátou mrazuvzdornosti a vznikem kyselých organických sloučenin. FLOIXEM® SADA (Refraktometr a pH pásky) je profesionální terénní diagnostický set v polstrovaném kufříku. Umožňuje servisním technikům i provozovatelům během necelé minuty přesně ověřit dva nejdůležitější parametry kapaliny: bod tuhnutí a chemickou stabilitu (pH).
Duální diagnostika: Prevence zamrznutí a korozní destrukce okruhu
Tato ucelená sada je navržena pro rychlé vyhodnocení stavu systému přímo na objektu a řeší dvě hlavní rizika provozu:
- Optické měření mrazuvzdornosti (Refraktometr): Přesné stanovení bodu mrazu nelze u solárních směsí spolehlivě provádět běžnými plovákovými hustoměry. Optický refraktometr měří index lomu světla, díky čemuž okamžitě ukáže reálnou úroveň ochrany. Včasné zjištění degradovaného glykolu zabrání drahému roztržení potrubí nebo kolektorů v zimních měsících.
- Detekce zakyselení kapaliny (pH pásky): Pokud solární kapalina stárne, její pH klesá. Jakmile klesne pod kritickou mez, médium se stává kyselým a začíná agresivně napadat kovové součásti systému. Pravidelné měření pH je proto základním pilířem plánů údržby.
Klíčové výhody pro revizní a montážní techniky
Proč je tato kombinovaná sada nepostradatelnou součástí výbavy pro solární termiku?
- Automatická kompenzace teploty (ATC): Refraktometr je vybaven interním systémem ATC, který automaticky koriguje odchylky měření způsobené okolní teplotou. Výsledky jsou proto maximálně přesné v chladné kotelně i na horké střeše.
- Rozlišení glykolů na stupnici: Jasně oddělené stupnice pro netoxický propylenglykol (povinný pro solární systémy) a toxický ethylenglykol (automobilové směsi) zamezí záměně kapalin.
- Čtyřzónové pH proužky (Nebarvící): Plastové indikační proužky disponují čtyřmi oddělenými indikačními poli. To zaručuje extrémně přesný odečet hodnot v celém rozsahu 0 až 14 bez rizika, že by barvivo z proužku kontaminovalo nebo zbarvilo měřený vzorek.
- Vše v jednom balení: Robustní polstrovaný kufřík chrání citlivou optiku před poškozením při transportu a obsahuje kompletní kalibrační i odběrové příslušenství.
Technické parametry a obsah sady

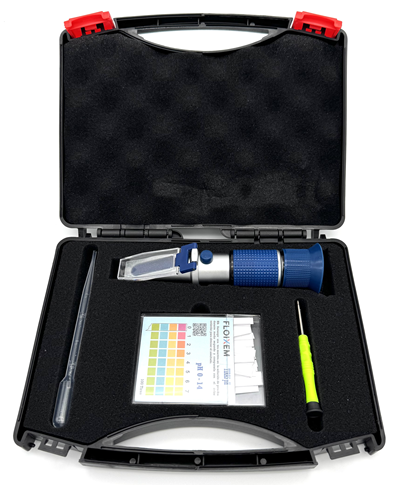

Složení servisního kufříku
Sada je dodávána v ochranném polstrovaném pouzdře a obsahuje:
- 1× Optický refraktometr s integrovanou funkcí ATC (automatická teplotní kompenzace)
- 1× Plastová pipeta pro čistý odběr vzorků teplonosného média
- 1× Kalibrační minišroubovák pro snadné seřízení nulové hodnoty přístroje
- 1× Krabička pH proužků (100 ks): Čtyřzónové plastové nebarvící proužky, rozsah pH 0–14
- Návod k použití
Specifikace stupnic refraktometru
Teplonosné kapaliny mají specifické optimální pracovní pásmo v závislosti na složení a doporučení výrobce:
- Pravá stupnice: Propylenglykol (C3H8O2) – určen pro solární rozvody, topné systémy a potravinářství
- Levá stupnice: Ethylenglykol (C2H6O2) – určen pro automotive (nemrznoucí směsi do ostřikovačů a chladičů aut)
- Doplňková stupnice: Stav elektrolytu v olověných akumulátorech (vhodné pro kontrolu baterií ve fotovoltaických systémech či vozidlech)
Technologický postup a návod k použití
Postup práce s optickým refraktometrem:
- Odběr vzorku: Pomocí přiložené pipety naberte malé množství kapaliny ze systému.
- Nanesení na optiku: Otevřete ochranný kryt hranolu refraktometru a kápněte 2 až 3 kapky kapaliny přímo na skleněný hranol.
- Rozprostření vzorku: Kryt opět uzavřete. Kapalina se musí rovnoměrně rozprostřít po celém povrchu hranolu bez vzniku vzduchových bublin.
- Odečet zorného pole: Počkejte několik sekund na stabilizaci teploty (ATC). Následně se podívejte do okuláru proti světelnému zdroji (v případě potřeby otočením okuláru zaostřete).
- Vyhodnocení: Skutečná teplota ochrany je definována přesnou horizontální linií, která odděluje modrou (zbarvenou) a bílou (bezbarvou) oblast. Pro solární systémy odečítejte hodnotu výhradně na pravé stupnici (Propylene).
Postup měření s pH proužky:
- Příprava: Pásky používejte ideálně při pokojové teplotě vzorku. Nedotýkejte se rukama čtvercových měřicích zón na proužku.
- Expozice: Ponořte proužek do testované kapaliny a pomalu jím pohybujte tam a zpět po dobu 10 sekund.
- Upozornění: Pokud provádíte nouzové měření přímo z horkého solárního okruhu, dobu kontaktu s kapalinou výrazně zkraťte, aby nedošlo k tepelnému poškození indikační vrstvy.
- Upozornění: Pokud provádíte nouzové měření přímo z horkého solárního okruhu, dobu kontaktu s kapalinou výrazně zkraťte, aby nedošlo k tepelnému poškození indikační vrstvy.
- Odečet: Vyjměte proužek, setřete/oklepejte přebytečnou tekutinu a ihned porovnejte barvu všech čtyř zón s barevnou srovnávací stupnicí na krabičce.
Výklad hodnot a legislativní standardy (Normy)
Podle platných technických a stavebních předpisů pro solární termické instalace (např. normativní oddíly HE4) musí mít pracovní teplonosná kapalina při teplotě 20 °C pH v rozmezí 5,0 až 9,0. Z inženýrského a provozního hlediska se optimální hodnoty pro solární kapaliny pohybují v užším pásmu:
- pH 7,5 až 9,5 (Optimální stav): Kapalina má stabilní alkalickou rezervu, inhibitory koroze fungují na 100 % a materiály (včetně těsnění a elastomerů) jsou v bezpečí.
- pH pod 7,0 (Kritický stav – kyselé médium): Směs ztratila schopnost pasivace. V systému začíná okamžitá koroze kovů. Kapalinu je nutné neprodleně vypustit, okruh vypláchnout a napustit novou směs.
- pH nad 9,5 (Zvýšené riziko): Příliš zásadité prostředí. Hrozí riziko chemického poškození specifických typů těsnění a některých materiálových slitin.
TIP: Pokud refraktometrem zjistíte, že bod mrazu již neodpovídá bezpečným hodnotám (např. stoupl z původních -28 °C na -15 °C), nebo pH proužky indikují pokles pod hodnotu 7, solární kapalina je po smrti. Pro kompletní obnovu systému doporučujeme okruh nejprve propláchnout speciálním čističem a následně natankovat novou, tepelně vysoce stabilní ekologickou nemrznoucí směs Floixem L28 (Ready to use).
Závěr:
Spoléhat se u solárních systémů na odhad životnosti nemrznoucí směsi podle času je hazard s drahými kolektory. FLOIXEM® SADA poskytuje exaktní, okamžitá a nezpochybnitelná data o stavu média, která vám umožní zasáhnout dříve, než nastanou první mrazy nebo korozní destrukce.
Chcete mít jistotu, že vaše solární instalace přečká zimu bez poškození? Prověřte stav kapaliny profesionální sadou FLOIXEM.
