RB BONOMI EUROBLOCK 100001 plnoprůtočná zpětná klapka 150 °C pro paliva a UH
Kód: 10000103 10000104 10000105 10000106 10000107 10000108 10000110 10000112 10000114 10000118 Zvolte variantu
Související produkty
Detailní popis produktu
Zpětná klapka EUROBLOCK (série 100001) představuje prémiové řešení pro ochranu rozvodů paliv a teplonosných médií, kde je vyžadována nekompromisní chemická odolnost, hydraulická účinnost a dlouhá provozní spolehlivost.
Špičkové hydraulické parametry a součinitel Kv: Klíčovým ukazatelem efektivity zpětné klapky je průtokový součinitel Kv (m3/h), který vyjadřuje množství média proteklého klapkou při tlakové ztrátě 1 bar. Díky plnoprůtočnému vedení má EUROBLOCK 100001 výrazně vyšší hodnoty Kv než běžné klapky na trhu, což znamená nižší odpor a vyšší dynamický průtok v systému.
Chemicky odolné těsnění Viton® a polymer FORTRON®: Na rozdíl od standardních vodovodních klapek využívá model 100001 speciální sedlové těsnění Viton®. Ve spojení s obturátorem z technopolymeru FORTRON® (PPS) tak klapka odolává agresivním účinkům benzínu, petroleje a ropných derivátů.
Spolehlivé nerezové uzavírání při vysokých teplotách: Tlak pružiny z oceli AISI 303 zajišťuje bleskovou reakci klapky při poklesu tlaku nebo změně směru proudění i při teplotách dosahujících +150 °C. Tím efektivně brání zpětným rázům (water hammer), které by mohly poškodit čerpadla či měřicí přístroje.
Co znamená použití těsnění Viton® u zpětné klapky a proč na něm záleží? (EDUKATIVNÍ OKÉNKO)
Těsnění z fluoroelastomeru (Viton® / FKM) vyniká mimořádnou tepelnou a chemickou odolností v porovnání s běžným pryžovým těsněním NBR.
- Co se stane u běžné klapky při použití na paliva nebo vysokou teplotu? Standardní těsnění NBR v prostředí benzínu, nafty nebo při vysokých teplotách nabobtná, rozleptá se nebo zkřehne. Výsledkem je ztráta těsnosti, zaseknutí klapky nebo kontaminace potrubního systému.
- Jak pomáhá klapka EUROBLOCK 100001? Díky osazení originálním těsněním Viton® a odolným obturátorem FORTRON® garantuje klapka stálou pružnost a 100% těsnost i v kontaktu s nehalogenovanými uhlovodíky a při provozních teplotách až do +150 °C.
Technické údaje:
- Značka: Rubinetterie Bresciane (Bonomi Group)
- Modelová řada: EUROBLOCK (Série 100001)
- Určení: Zpětná pružinová klapka s vysokým průtokovým součinitelem (Kv) i pro paliva i vyšší teploty
- Oblast použití: Rozvody pitné a užitkové vody, vytápění, chlazení, stlačený vzduch, nehalogenované uhlovodíky, paliva (benzín, nafta, petrolej)
- Tělo a nátrubek: Kovaná mosaz CW617N (UNI EN 12420)
- Obturátor (kuželka): Technopolymer FORTRON® (PPS)
- Podpora vedení: POM
- Pružina: Nerezová ocel AISI 303
- Těsnění: Viton® (FKM)
- Průtokové charakteristiky: Plnoprůtočné provedení (Full Bore) s optimalizovaným Kv
- Rozsah pracovních teplot: -10 °C až +150 °C
- Rozměr: 3/8", 1/2",3/4", 1", 5/4", 6/4", 2", 2 1/2", 3", 4"
- Jmenovitý tlak (PN):
DN 10 – DN 20 (3/8" – 3/4"): PN 40
DN 25 (1"): PN 25
DN 32 – DN 100 (5/4" – 4"): PN 16 - Připojení: Vnitřní / vnitřní závit (F/F) dle UNI EN ISO 228-1 / UNI EN 10226-1
- Certifikace a normy: Patentováno (BREVETTATO)
- Země původu: Itálie
Instalace a údržba:
! Před aplikací si pečlivě prostudujte montážní návod, technický list nebo uživatelskou příručku !
- Návod k montáži: Před instalací zkontrolujte čistotu potrubí. Klapku lze montovat v libovolné poloze (horizontálně, vertikálně, šikmo). Vždy dodržujte směr průtoku média vyznačený šipkou na tělese armatury. Závitové spoje utěsněte standardními těsnicími materiály (teflonová páska, těsnicí nit). Při utahování používejte odpovídající stranový klíč nasazený přímo na šestiúhelník montované strany, abyste předešli deformaci těla.
- Údržba: Armatura je díky pouzdru a polymerovému obturátoru navržena jako bezúdržbová. V případech, kdy je médium silně znečištěno pevnými částicemi, se doporučuje před klapku předsadit šikmý filtr.
- Záruční podmínky: Nárok na záruku se vztahuje na výrobní vady. Zaniká v případě neodborné montáže, překročení maximálních povolených tlaků/teplot nebo mechanického poškození.

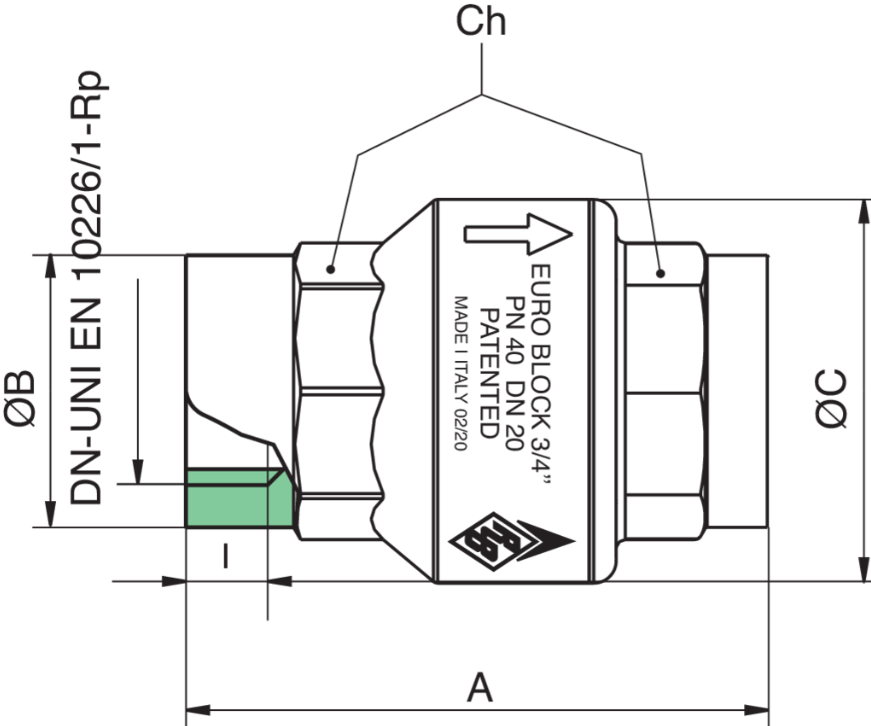

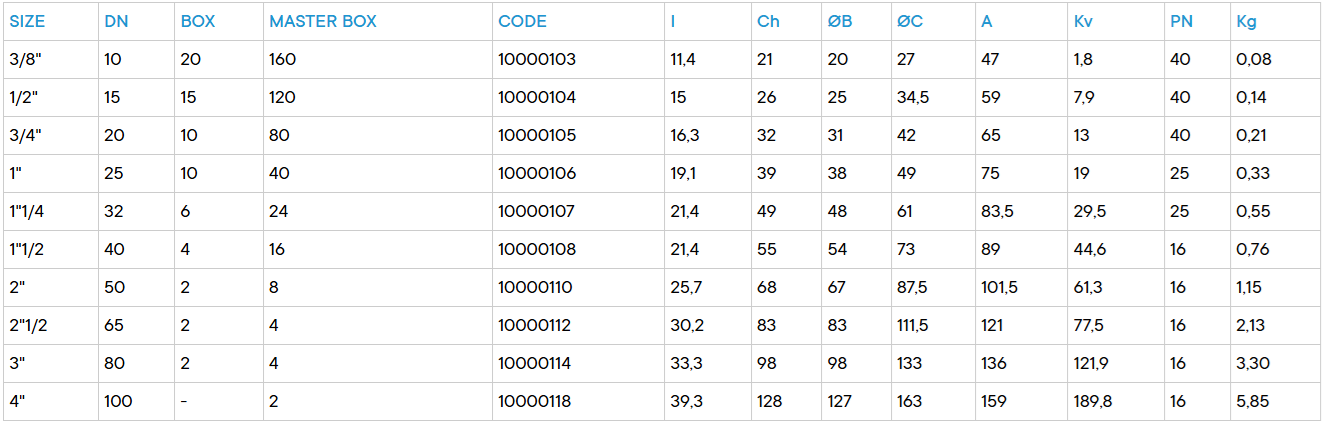

Rozměry:
Skladování a manipulace:
- Podmínky skladování: Uchovávejte v původním balení na suchém, čistém a krytém místě, chráněném před prachem a nečistotami.
- Teplotní rozsah: Skladujte při běžných skladovacích teplotách. Chraňte před přímým slunečním zářením (UV) a sálavým teplem.
- Šetrná manipulace: Chraňte mosazné tělo a vnitřní mechanismus před nárazy, pády na tvrdý povrch a vniknutím cizích těles do vnitřního prostoru závitů.
- Ekologická likvidace: Výrobek je z převážné většiny vyroben z kvalitní mosazi a nerezové oceli, které jsou 100% recyklovatelné. Po skončení životnosti odevzdejte armaturu do sběrných surovin nebo tříděného odpadu v souladu s místními předpisy.
Často kladené dotazy:
Otázka: V čem se liší model EUROBLOCK 100001 od standardního modelu 10000?
Odpověď: Model 100001 je osazen těsněním Viton® a má rozšířený teplotní rozsah od -10 °C do +150 °C, díky čemuž je vhodný i pro paliva, benzín, naftu a nehalogenované uhlovodíky.
Otázka: Lze klapku EUROBLOCK 100001 použít na benzín a naftu?
Odpověď: Ano, díky těsnění Viton® je tato klapka plně certifikována a určena pro aplikaci s nehalogenovanými uhlovodíky a palivy.
Otázka: Jaký je maximální provozní tlak této klapky?
Odpověď: Tlaková třída závisí na dimenzi: pro velikosti 3/8" až 3/4" je to PN 40, pro 1" PN 25 a pro dimenze 5/4" až 4" je to PN 16.
Otázka: Snižuje klapka EUROBLOCK 100001 průtok v potrubí?
Odpověď: Ne, klapka disponuje plnoprůtočnou konstrukcí (full bore), která zajišťuje maximální hodnotu Kv a redukuje hydraulický odpor na minimum.
Otázka: Lze klapku nainstalovat ve svislé poloze?
Odpověď: Ano, díky integrované pružině z nerezové oceli AISI 303 funguje spolehlivě v jakékoliv montážní poloze.
Otázka: Kde se klapka EUROBLOCK 100001 vyrábí?
Odpověď: Klapka je kompletně vyrobena v Itálii renomovaným výrobcem Rubinetterie Bresciane (Bonomi Group).
RUBINETTERIE BRESCIANE je přední italský výrobce s tradicí od roku 1901, specializující se na špičkové ventily, armatury a lisovací systémy. Sázíme na prvotřídní kvalitu, inovace a spolehlivost bez zprostředkovatelů. Více na rubinetteriebresciane.it.
Rádi vám poradíme s výběrem i řešením!
Volejte: +420 702 120 202
Pište: info@novalinea.cz
Doplňkové parametry
| Kategorie: | Zpětné klapky a sítka |
|---|---|
| Záruka: | 24 měsíců |
| Použití: | voda a topení |
| Provedení: | zpětná klapka |
| Výrobce: | Rubinetterie Bresciane Bonomi S.p.A., Itálie |
| Značka: | Rubinetterie Bresciane (Bonomi Group) |
| Modelová řada: | EUROBLOCK (Série 100001) |
| Určení: | Zpětná pružinová klapka s vysokým průtokovým součinitelem ($K_v$) pro paliva |
| Oblast použití: | Nehalogenované uhlovodíky, paliva (benzín, petrolej), rozvody vody, vytápění, stlačený vzduch |
| ? Tělo a nátrubek: | Kovaná mosaz CW617N |
| ? Obturátor (kuželka): | Technopolymer FORTRON® |
| ? Podpora vedení: | POM |
| Pružina: | Nerezová ocel AISI 303 |
| Těsnění: | Viton® (FKM) |
| Průtokové charakteristiky: | Plnoprůtočné provedení (Full Bore) s optimalizovaným Kv |
| Rozsah pracovních teplot: | -10 °C až +150 °C |
| Hrubý rozměr desky: | 3/8", 1/2",3/4", 1", 5/4", 6/4", 2", 2 1/2", 3", 4" |
| Jmenovitý tlak PN 40: | DN 10 – DN 20 (3/8" – 3/4") |
| Jmenovitý tlak PN 25: | DN 25 (1") |
| Jmenovitý tlak PN 16: | DN 32 – DN 100 (5/4" – 4") |
| Připojení: | Vnitřní / vnitřní závit (F/F) dle UNI EN ISO 228-1 / UNI EN 10226-1 |
| Certifikace a normy: | Patentováno (BREVETTATO) |
| Země původu: | Itálie |
| Eko vlastnost: | 100% recyklovatelný materiál |
| ? 3/8": | Kv = 1,8 m3/h |
| ? 1/2": | Kv = 7,9 m3/h |
| ? 3/4": | Kv = 13 m3/h |
| ? 1": | Kv = 19 m3/h |
| ? 5/4": | Kv = 29,5 m3/h |
| ? 6/4": | Kv = 44,6 m3/h |
| ? 2": | Kv = 61,3 m3/h |
| ? 2 1/2": | Kv = 77,5 m3/h |
| ? 3": | Kv = 121,9 m3/h |
| ? 4": | Kv = 189,8 m3/h |
