KEMPER zásuvný trubkový přivzdušňovač pro FROSTI®-PLUS, včetně kuželky

Detailní popis produktu

Zásuvný trubkový přivzdušňovač (odvzdušňovací ventil) KEMPER (figur 574 00 005) představuje stěžejní náhradní díl pro nezámrzné venkovní armatury řady FROSTI®. Zaručuje správnou funkci automatického vyprazdňování, čímž aktivně předchází škodám způsobeným zamrznutím vody v armatuře během zimních měsíců.

• Bezchybná funkce samočinného vyprazdňování: Základním principem nezámrzných ventilů KEMPER FROSTI® je automatické vyprázdnění vnitřního objemu po každém uzavření výtoku. Tento ventil vpustí do tělesa vzduch, čímž uvolní vodní sloupec a voda bezpečně vyteče ven. Poškozený nebo zanesený ventil způsobí podtlak, voda v potrubí zůstane a při mrazu armaturu roztrhne.
• Originální náhradní díl včetně kuželky: Dodávaná sada obsahuje jak trubkový odvzdušňovací/přivzdušňovací ventil, tak i odpovídající kuželku. Při pravidelném servisu či opravě tak měníte kompletní opotřebitelné díly naráz, čímž předejdete opakovaným poruchám.
• Snadná servisovatelnost bez demontáže: Díky promyšlené konstrukci armatur FROSTI® je vyměnitelný modul přístupný přímo z vnější strany. Výměnu zvládne servisní technik i zručný uživatel v řádu několika minut.

Proč je správná funkce přivzdušňovače KEMPER FROSTI® tak důležitá? (EDUKATIVNÍ OKÉNKO)

Nezámrzné armatury KEMPER FROSTI® fungují na principu uzavírání ventilu hluboko uvnitř zdi (v teplé zóně budovy). Mezi tímto vnitřním kuželkovým uzávěrem a vnějším kohoutem však zůstává sloupec vody v trubce procházející obvodovou zdí.

• Co se stane, když přivzdušňovač nefunguje? Pokud je odvzdušňovací/přivzdušňovací ventil nefunkční (zanesený vodním kamenem či nečistotami), vznikne při uzavření výtoku uvnitř trubky podtlak. Voda nemůže vytéct ven (podobně jako když podržíte prst na naplněném brčku) a zůstane v nezámrzné zóně. Při příchodu mrazů tato voda zmrzne, zvětší svůj objem a roztrhne tělo armatury nebo přívodní potrubí ve zdi.
• Jak pomáhá originální ventil KEMPER? Správně fungující přivzdušňovač v okamžiku uzavření nasaje vzduch, přeruší podtlak a umožní veškeré zbylé vodě okamžitě odtéct. Armatura tak zůstane na zimu zcela prázdná a bezpečně odolá i hlubokým mrazům.

Technické údaje:

• Značka / Výrobce: KEMPER (Gebr. Kemper GmbH & Co. KG)
• Typ produktu: Zásuvný trubkový přivzdušňovač vč. kuželky
• Katalogové / Objednací číslo: 574 00 005 (5740000500)
• Určení: Servis a oprava mrazuvzdorných venkovních nezámrzných armatur
• Kompatibilní modelové řady: KEMPER FROSTI® 573, FROSTI®-PLUS 574, FROSTI® 575, FROSTI® 576, FROSTI®-XL 577
• Kompatibilita podle data výroby: Pro armatury vyrobené od 07/2006 (FROSTI®-XL od 2007)
• Materiálové provedení: Plast / mosaz / EPDM těsnicí prvky schválené pro pitnou vodu
• Montážní umístění: Zásuvný systém (Plug-in) do vnější části tělesa armatury
• Certifikace a normy: DVGW, ETA, schváleno pro rozvody pitné vody podle DIN EN 1717
• Země původu: Německo

Instalace a údržba:

! Před aplikací si pečlivě prostudujte montážní návod, technický list nebo uživatelskou příručku !

• Návod k montáži: Před započetím práce uzavřete přívod vody k armatuře. Odšroubujte vnější ovládací rukojeť/krytku na venkovní části armatury FROSTI®. Vyjměte starý přivzdušňovací ventil spolu s opotřebovanou kuželkou. Vyčistěte vnitřní dosedací plochu od případných usazenin. Zasuňte nový originální ventil KEMPER včetně nové kuželky a ujistěte se o správném usazení těsnění. Namontujte rukojeť zpět a obnovte přívod vody. Zkontrolujte těsnost.
• Údržba: Doporučuje se vizuální kontrola a test samočinného odtoku vody před každou zimní sezónou. Pokud voda po zavření armatury neodtéká, je nutné ventil vyčistit nebo vyměnit.
• Záruční podmínky: Záruka se vztahuje na výrobní a materiálové vady originálního dílu. Zaniká v případě poškození cizími tělesy v nefiltrované vodě, neodborné instalace nebo použití na nekompatibilních typech armatur.

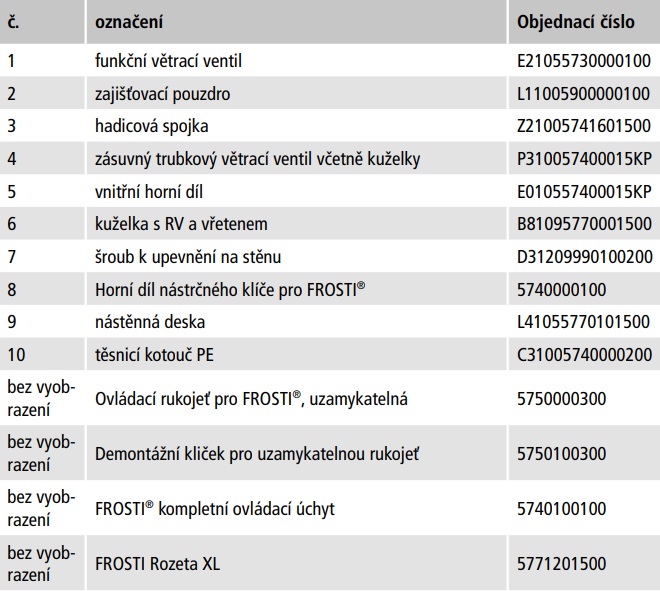

Rozložená armatura a schéma zapojení:

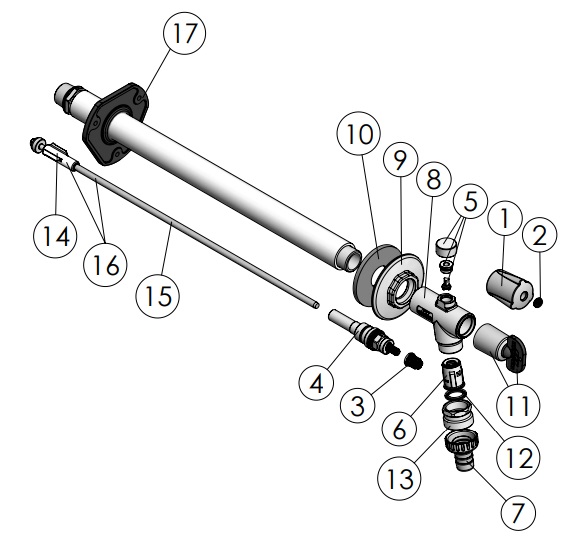

KEMPER FROSTI® 574 (výroba od 07/2006)

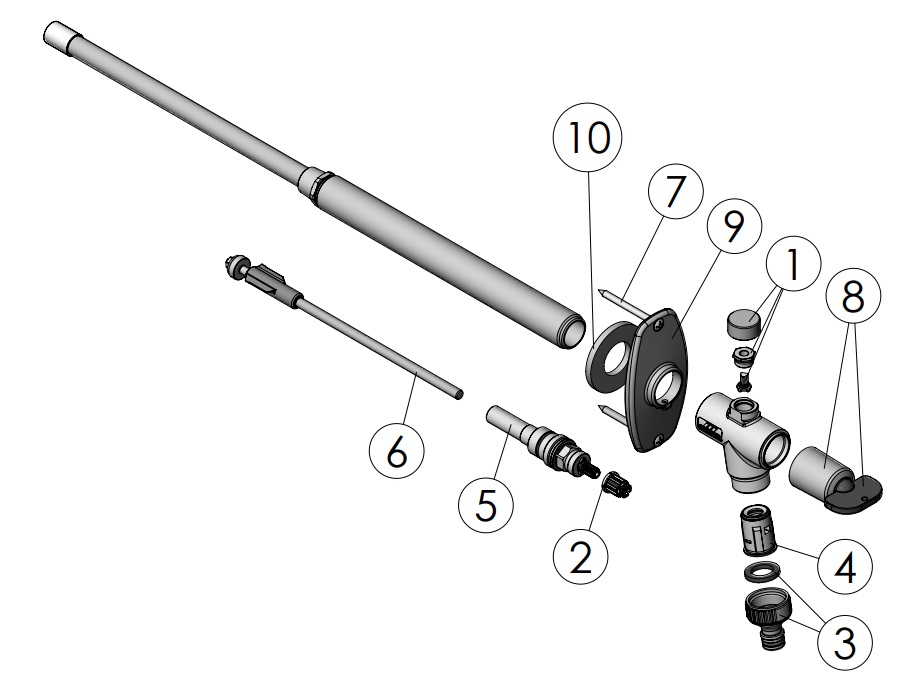

KEMPER FROSTI® 577 (výroba od 2007)

Skladování a manipulace:

• Podmínky skladování: Uchovávejte v původním obalu na suchém a čistém místě chráněném před stavebním prachem a chemickými výpary.
• Teplotní rozsah: Skladujte v běžných teplotách od -10 °C do +40 °C. Chraňte před dlouhodobým přímým slunečním zářením (UV).
• Šetrná manipulace: Chraňte plastové závity, vnitřní kuželku a těsnicí kroužky před mechanickým poškozením, pádem či znečištěním nečistotami z montážního prostředí.
• Ekologická likvidace: Opotřebené díly z plastu a kovu odevzdejte do tříděného odpadu nebo sběrného dvoru k recyklaci v souladu s místními předpisy.

Často kladené dotazy:

Otázka: Jak poznám, že je potřeba vyměnit přivzdušňovací ventil u KEMPER FROSTI®?
Odpověď: Hlavním příznakem je, že po uzavření kohoutu voda z armatury neodteče (zůstane v ní viset), nebo naopak z přivzdušňovacího ventilu neustále kape voda či dochází k netěsnosti při plném otevření.

Otázka: Pasuje tento díl na starší nezámrzné armatury FROSTI® vyrobené před rokem 2006?
Odpověď: Ne, tento konkrétní zásuvný ventil (figur 574 00 005) je navržen pro generaci armatur KEMPER FROSTI® 573 / 574 / 575 / 576 / 577 vyráběných od července 2006 (07/2006). Pro starší modely je potřeba použít odpovídající historický náhradní díl.

Otázka: Obsahuje balení i novou kuželku, nebo jen plastový ventil?
Odpověď: Jedná se o kompletní servisní sadu, která obsahuje jak zásuvný trubkový přivzdušňovač/odvzdušňovač, tak i novou kuželku ventilu. Vyměníte tak celý klíčový mechanický uzávěr najednou.

Otázka: Je nutné při výměně vybourat armaturu ze zdi?
Odpověď: Vůbec ne. Jednou z největších výhod systému KEMPER FROSTI® je možnost kompletního servisu podléhajících dílů z vnější strany fasády bez nutnosti jakéhokoliv zásahu do zdi nebo obkladů.

Otázka: Proč nezámrzná armatura po zavření ještě chvíli vytéká? Je to závada?
Odpověď: Ne, to je správná funkce. Po uzavření armatury otvírá přivzdušňovač cestu vzduchu a zbytková voda z těla ventilu uvnitř zdi postupně vytéká ven. Vyprázdnění trvá několik sekund. Jakmile voda vyteče, vytékání zcela ustane.

Otázka: Jaká je role kuželky v tomto přivzdušňovacím ventilu?
Odpověď: Kuželka zajišťuje spolehlivé uzavření hlavního průtoku vody při tlaku v systému a zároveň spolupracuje s přivzdušňovacím mechanismem pro bezpečné rozpojení vodního sloupce po uzavření.
