KEMPER funkční větrací ventil FROSTI®-PLUS kompletní

Detailní popis produktu

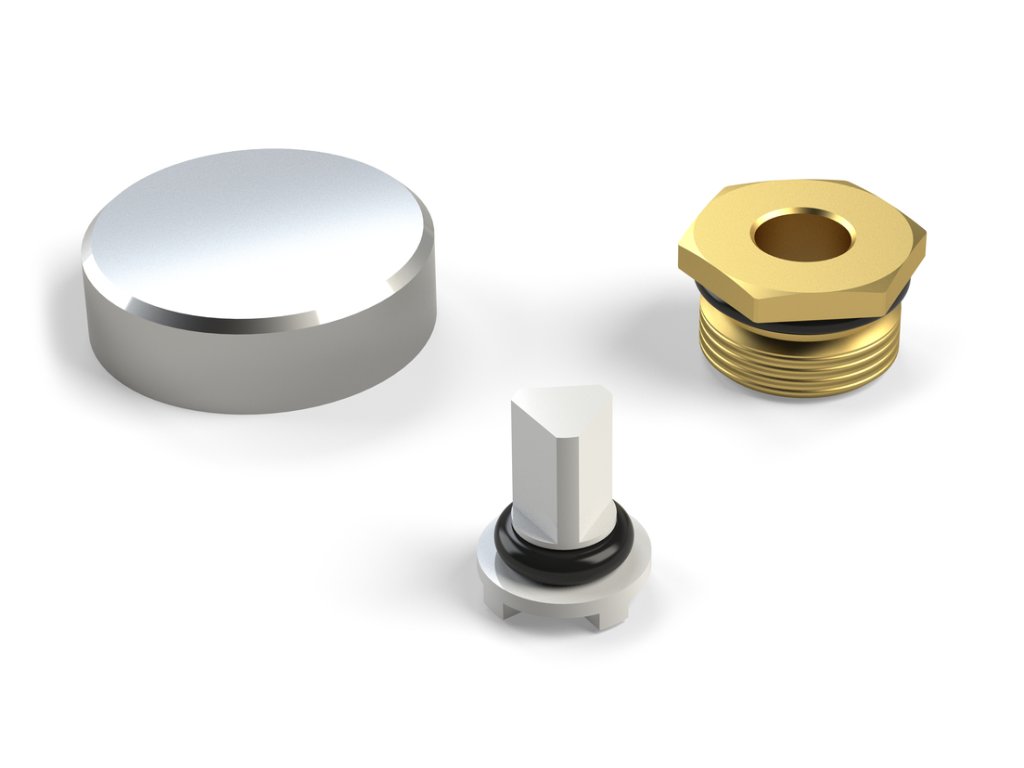

Kompletní funkční větrací ventil KEMPER (Figur E2105 573 00) je klíčovým servisním prvkem pro správné fungování nezámrzných venkovních výtokových ventilů řady KEMPER FROSTI®. Tento díl zajišťuje automatické přisávání vzduchu do tělesa armatury v okamžiku, kdy dojde k uzavření hlavního kuželkového uzávěru. Díky tomu může zbytková voda ze stěnového potrubí volně odtéct samospádem a systém zůstane před příchodem mrazů zcela prázdný.

• Ochrana před zamrznutím: Bez správně fungujícího větracího ventilu vzniká v armatuře podtlak, který zabraňuje vytečení vody. Integrovaný přisávací ventil podtlak okamžitě zruší a vodu bezpečně vypustí.
• Kompatibilita napříč generacemi: Slouží jako přímý náhradní díl pro nezámrzné venkovní armatury FROSTI®-PLUS Figur 573 a 575 (výroba do 06/2006), FROSTI® Figur 576 02 (výroba do 2006) a FROSTI® 574 (modely 574 00, 574 03, 574 05 od 07/2006).
• Vysoká odolnost materiálu: Konstrukce využívá jakostní mosaz odolnou proti odzinkování a zdravotně nezávadné plastové a pryžové prvky určené pro styk s pitnou vodou.
• Snadná servisní výměna: Výměna starého nebo zaneseného větracího ventilu probíhá přímo z vnější strany budovy bez nutnosti zásahu do obvodové stěny nebo rozvodů vody.

Jak funguje větrací ventil u nezámrzných armatur KEMPER FROSTI®? (EDUKATIVNÍ OKÉNKO)

Nezámrzné venkovní armatury KEMPER FROSTI® mají uzavírací kuželku umístěnou až ve vnitřní (vytápěné) části obvodové zdi. Úsek potrubí procházející venkovní stěnou zůstává po uzavření ventilu prázdný, takže voda v něm nemůže zamrznout a trubku trhat.

• Princip přisávání vzduchu: Aby voda z vnější části trubky po uzavření kohoutu odtekla, musí do tělesa vstoupit vzduch. Větrací ventil funguje jako automatický přisávací ventil – jakmile poklesne tlak vody, otevře se a umožní vzduchu vytlačit zbytkovou vodu ven.
• Co se stane při poruše větracího ventilu? Pokud je větrací ventil zanesen vodním kamenem nebo nečistotami a zůstane nefunkční, v trubce vznikne podtlak. Voda v armatuře zůstane uvězněna a při silném mrazu dojde k jejímu zamrznutí a prasknutí tělesa ventilu.
• Pravidelná údržba a výměna: Použitím originálního náhradního dílu KEMPER E2105 573 00 obnovíte 100% funkčnost automatického vypouštění a ochráníte svou investici do celého nezámrzného systému.

Technické údaje:

• Značka / Výrobce: KEMPER (Gebr. KEMPER GmbH + Co. KG)
• Typ produktu: Funkční větrací ventil kompletní (přisávací / odvzdušňovací ventil)
• Katalogové / Objednací číslo: E2105 573 00 / E210557300
• Určení: Náhradní díl pro nezámrzné venkovní armatury KEMPER FROSTI®
• Kompatibilní modelové řady: KEMPER FROSTI®-PLUS 573/575 (do 06/2006), FROSTI® 576 02 (do 2006), FROSTI® 574 00 / 574 03 / 574 05 (od 07/2006)
• Kompatibilita podle data výroby: Výroba do 06/2006 (pro 573/575/576) a výroba od 07/2006 (pro 574)
• Materiálové provedení: Mosaz odolná proti odzinkování + EPDM těsnění + odolný plast
• Rozměry: Standardizovaný rozměr pro vestavbu do tělesa armatur řady FROSTI®
• Montážní umístění: Vnější těleso venkovní armatury FROSTI® pod ovládací rukojetí / krytem
• Země původu: Německo

Instalace a údržba:

! Před instalací si pečlivě prostudujte montážní návod a schémata rozložené armatury !

• Návod k montáži a výměně:
  • Před zahájením servisních prací uzavřete přívod vody k venkovní armatuře a vypusťte tlak ze systému.
  • Demontujte vnější ovládací rukojeť nebo krycí vršek nezámrzné armatury FROSTI®.
  • Opatrně vyšroubujte starý nebo poškozený větrací ventil z tělesa armatury.
  • Očistěte dosedací plochy a závity v tělese ventilu od případných usazenin a vodního kamene.
  • Zašroubujte nový kompletní větrací ventil KEMPER díl E2105 573 00 a přiměřeně dotáhněte tak, aby těsnění dokonale přilehlo.
  • Nasadíte zpět ovládací rukojeť, obnovte přívod vody a vyzkoušejte těsnost i funkčnost vypouštění při uzavření.
• Záruční podmínky: Záruka se vztahuje na výrobní vady. Neplatí při poškození v důsledku nesprávné montáže, mechanického násilí nebo nadměrného zanesení nečistotami z potrubí bez předchozího proplachu.

Schémata rozložených armatur:

KEMPER FROSTI® typ 574 (výroba od 07/2006)

KEMPER FROSTI® typ 577 (výroba od 2007)

Skladování a manipulace:

• Podmínky skladování: Uchovávejte v originálním obalu na suchém a čistém místě chráněném před prachem a chemickými výpary.
• Teplotní rozsah: Skladujte v rozmezí teplot od +5 °C do +30 °C. Chraňte před přímým slunečním zářením a sálavým teplem.
• Šetrná manipulace: Chraňte jemné plastové prvky a gumová těsnění před deformací a ostrými předměty.
• Ekologická likvidace: Kovové a plastové části odevzdejte do tříděného odpadu k recyklaci v souladu s platnými předpisy.

Často kladené dotazy:

Otázka: K čemu slouží funkční větrací ventil u armatur KEMPER FROSTI®?
Odpověď: Větrací ventil automaticky přisává vzduch do tělesa armatury po jejím uzavření. Tím ruší podtlak uvnitř potrubí a umožňuje zbytkové vodě kompletně vytéct ven, což chrání armaturu před zamrznutím v zimním období.

Otázka: Jak poznám, že je větrací ventil potřeba vyměnit?
Odpověď: Nejpravděpodobnějším signálem je, že po uzavření armatury neodtéká zbytková voda z výtokového kolena, z větracího otvoru trvale kape voda, nebo je ventil zanesen vodním kamenem a netěsní.

Otázka: Je tento díl vhodný pro starší i novější armatury FROSTI®?
Odpověď: Ano, tento díl (E2105 573 00) je určen pro starší modely FROSTI®-PLUS 573/575 a 576 02 (vyrobené do roku 2006) i pro modely FROSTI® 574 00, 574 03 a 574 05 (vyrobené od 07/2006).

Otázka: Musím při výměně větracího ventilu vysekávat stěnu nebo demontovat celou armaturu?
Odpověď: Nikoli. Servisní výměna větracího ventilu se provádí velmi snadno z vnější strany fasády. Stačí odmontovat rukojeť a větrací ventil vyšroubovat z tělesa armatury.

Otázka: Můžu větrací ventil vyčistit místo výměny za nový?
Odpověď: Pokud je ventil pouze lehký zanesen vodním kamenem, lze jej zkusit vyčistit. Pokud je však poškozeno gumové těsnění nebo plastové pouzdro přisávání, doporučujeme výměnu za originální nový díl KEMPER pro 100% jistotu v mrazech.

Otázka: Kde se tento náhradní díl vyrábí?
Odpověď: Jedná se o originální díl vyvinutý a vyrobený přímo v Německu v závodě společnosti KEMPER (Gebr. KEMPER GmbH + Co. KG) v Olpe.

KEMPER je přední německá rodinná firma založená v roce 1864 v Olpe, specializující se na špičkovou ventilovou a systémovou techniku pro rozvody pitné vody. Sázíme na tradiční německou kvalitu, inovace a dlouhou životnost bez zprostředkovatelů. Více na kemper-group.com.
