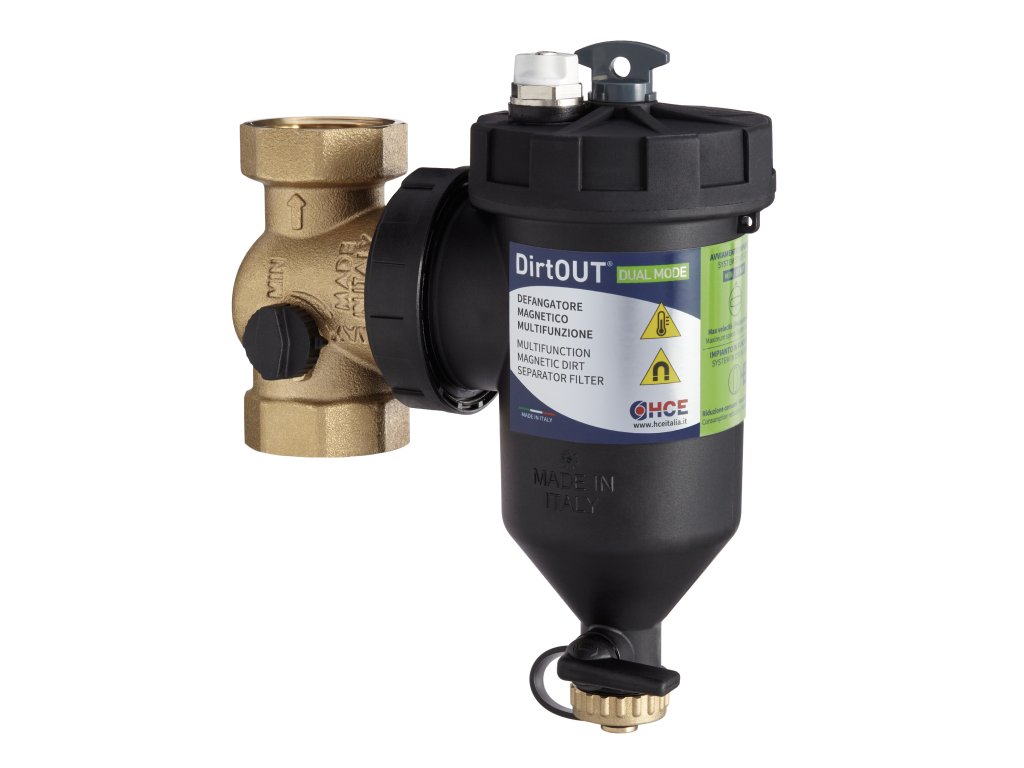

HCE DirtOUT XL® DUAL MODE DF120 multifunkční magnetický odlučovač nečistot univerzální

Detailní popis produktu

Multifunkční magnetický odlučovač nečistot HCE DirtOUT XL® DUAL MODE DF120 představuje inovativní řešení pro ochranu topných a chladicích systémů, kotlů a tepelných čerpadel před korozí a mechanickými nečistotami. Kovové části systému podléhají korozi a uvolňují do vody železité úlomky a kaly, které mohou ucpat výměník tepla nebo zablokovat oběhové čerpadlo. DirtOUT XL® tyto částice efektivně zachycuje a udržuje celý systém v maximálně účinném provozu s nízkou spotřebou energie.

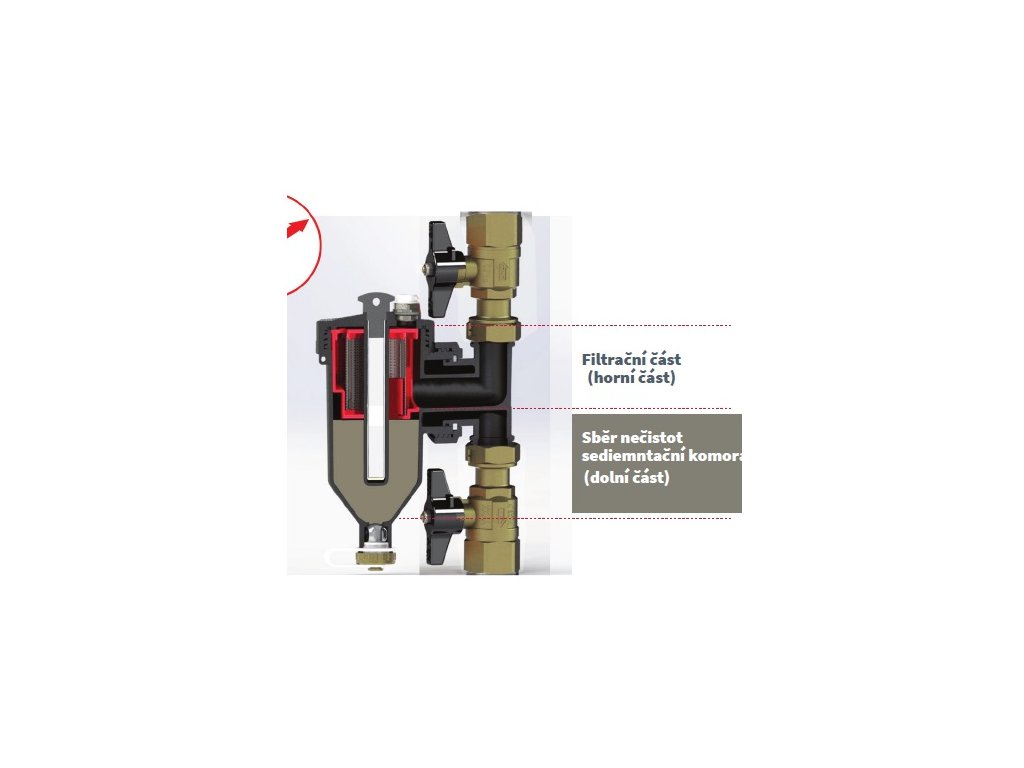

Unikátní konstrukční řešení spočívá v umístění kovového filtru v horní části zařízení mimo zónu usazování nečistot. Filtrační síto tak nikdy není ponořeno v usazeném kalu, pracuje pouze s již předčištěnou vodou a nedochází k jeho ucpávání.

Jak funguje trojitá sekvenční filtrace DirtOUT XL® DUAL MODE?

Zařízení kombinuje tři navazující fyzikální principy pro dosažení maximální čistoty topného média:

1. Cyklónová filtrace (Sedimentace): Vstupující kapalina je usměrněna do sedimentační cyklóny, kde dojde k odstředění a spadnutí těžších nemagnetických částic na dno komory.
2. Magnetická separace (14 000 Gauss): Integrovaný vysoce výkonný magnet přitáhne a spolehlivě zachytí veškeré železité nečistoty a magnetit.
3. Mechanická filtrace: Médium následně prochází přes nerezové síto (500 µm nebo 800 µm), které zachytí zbývající jemné částice.

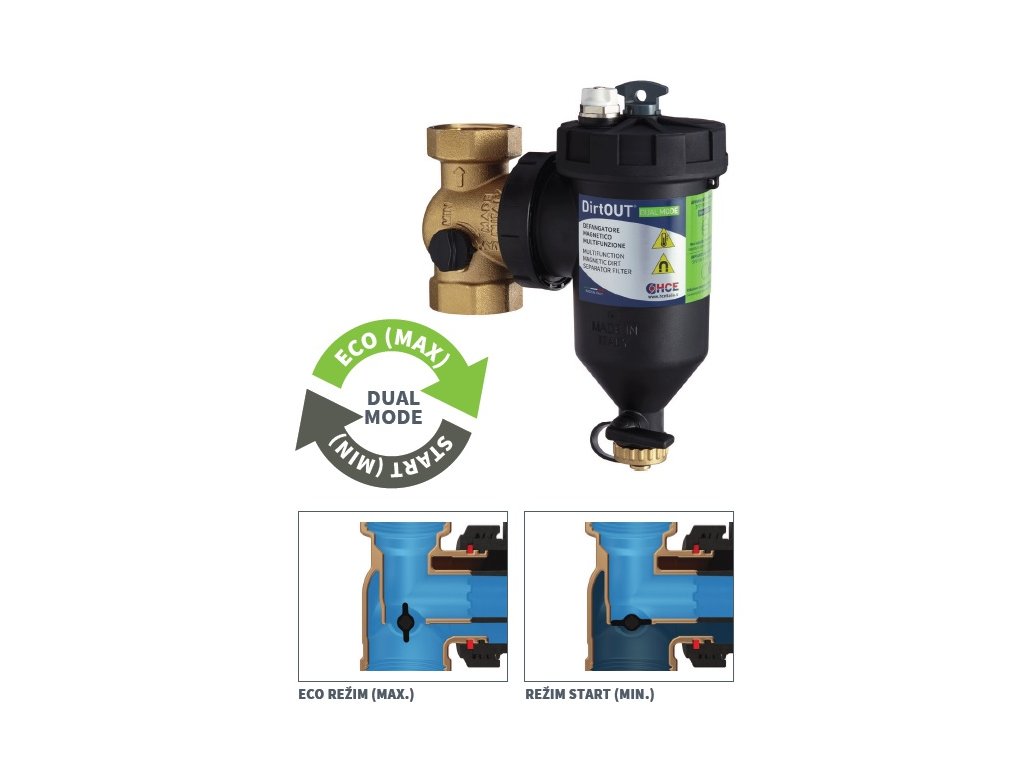

Unikátní funkce By-Pass (Dual Mode - přepínání režimů):

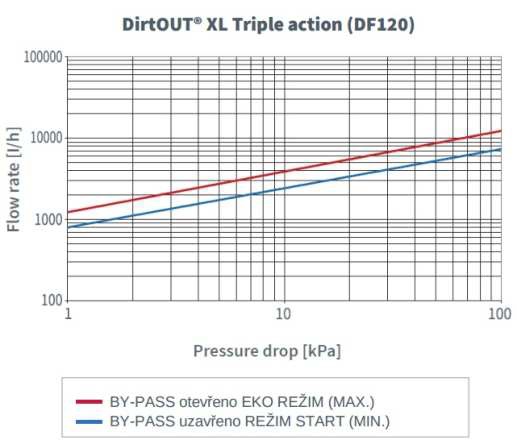

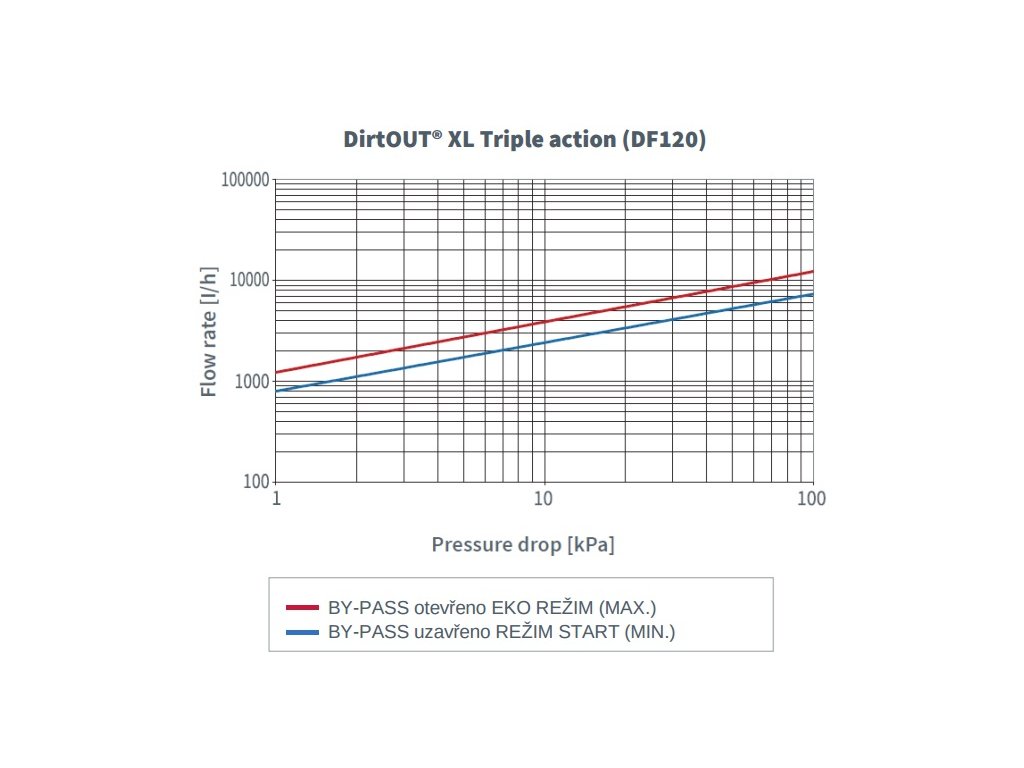

Model DF120 je vybaven integrovaným obchvatem (by-passem), který umožňuje regulovat průtok protékající zařízením, měnit hodnotu Kv (6,4 až 11,6 m³/h) a šetřit elektrickou energii oběhového čerpadla:

• REŽIM START (MIN): Určen pro uvádění systému do provozu a první dny chodu. Veškerá voda v systému prochází přes filtr, což zajišťuje extrémně rychlé odstranění vzduchu, kalů a magnetitu (první velké čištění).
• REŽIM ECO (MAX): Určen pro běžný trvalý provoz. Zařízením protéká částečný průtok vody, což radikálně snižuje tlakovou ztrátu. Čerpadlo systému pracující s nižším odporem spotřebovává méně energie, přičemž nečistoty jsou stále efektivně zachytávány.

Princip separace nečistot:

Cyklónová filtrace (sedimentace) vytvoří první nezbytné čištění média.

Magnetická filtrace zachytí veškeré feromagnetické částice.

Mechanická filtrace přes nerezové síto zajistí finální dočištění.

1. Cyklónová vložka
2. Magnet
3. Filtrační sítko z nerezové oceli
4. Tělo separátoru
5. Horní kryt
6. Ruční odvzdušňovací ventil
7. T-kus (dostupný také v mosazi)
8. Aretační kroužek

Technická data:

• Značka / Výrobce: HCE S.r.l.
• Model: DirtOUT XL® DUAL MODE DF120 (kód DF00120144 / DF00110114)
• Typ produktu: Multifunkční magnetický odlučovač nečistot s By-Passem
• Určení: Rozvody vody a topení, systémy s kotli a tepelnými čerpadly
• Připojení: Vnitřní závity FF (UNI-EN-ISO 228) 5/4" (1 1/4")
• Materiál těla a vložky: Polyamid PA66 + GF30 (vyztužený skelným vláknem)
• Materiál T-přípojky: Polyamid PA66 + GF30 / Mosaz CB7535
• Filtrační síto: Nerezová ocel AISI 304 (1.4301)
• Hustota síta v balení: 500 µm (předmontováno) a 800 µm (náhradní)
• Síla magnetu: Neodym B = 14 000 Gauss
• Těsnění: Peroxidem tvrzené EPDM

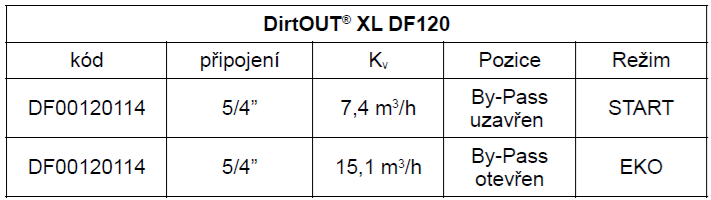

• Průtokový součinitel Kv: 6,4 až 11,6 m³/h
• Max. provozní tlak: 3 bar (PN 3)
• Rozsah provozních teplot: 0 °C až +90 °C
• Kompatibilní médium: Voda, vodní roztok glykolu (max. 50 %)
• Kvalitativní normy: UNI EN ISO 9001:2015
• Země původu: Itálie

Obsah balení:

• Magnetický separátor DirtOUT® XL DF120
• Dvojitý manévrovací klíč pro utažení/uvolnění krytu a kroužku
• Bezpečnostní plomba proti neoprávněné manipulaci se štítkem pro datum servisu
• Filtrační kartuše 500 µm pro prvotní čištění (předmontovaná)
• Filtrační kartuše 800 µm pro běžný provoz

Návod k použití a instalace:

Abyste se vyhnuli problémům způsobovaným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

Postup montáže a flexibilní polohování:

Díky nastavitelnému T-kusu a otočné spojce o 360° lze zařízení instalovat v jakékoliv konfiguraci potrubí. Odšroubováním kruhové matice lze T-kus nastavovat v krocích po 45° pro přizpůsobení vertikálnímu, šikmému nebo horizontálnímu potrubí.

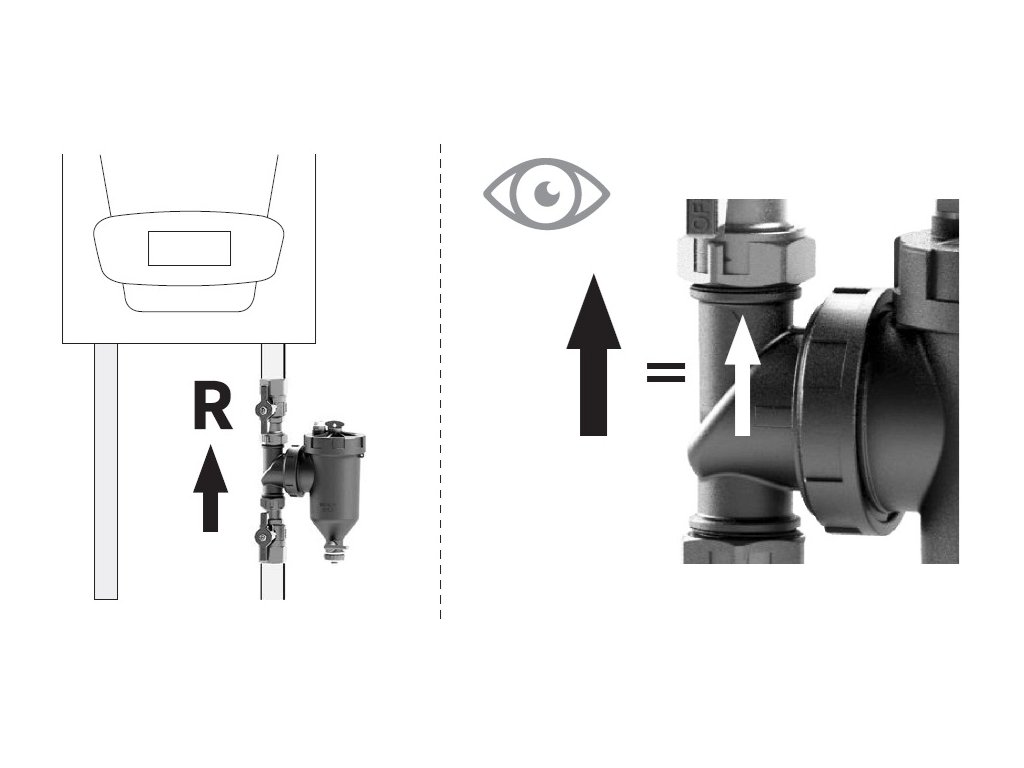

1. Umístění: Filtr instalujte přednostně na vratné potrubí (zpátečku) před vstup do tepelného zdroje (kotle či tepelného čerpadla).
2. Montáž: K utažení nebo uvolnění pojistného kroužku použijte dodaný dvojitý klíč. Utahovací moment pro horní zátku, O-kroužek T-kusu i uzavírací ventily je 10 Nm.
3. Odvzdušnění: Vzduch nahromaděný v zařízení odvzdušněte ručně pomocí odvzdušňovacího ventilu na horním krytu.

Vertikální uchycení.

Šikmé uchycení.

Horizontální uchycení.

UPOZORNĚNÍ – Silné magnetické pole: Nepřibližujte magnet ke kardiostimulátorům, elektrolékařským zařízením, magnetickým kartám ani elektronickým přístrojům, hrozí jejich poškození nebo narušení funkce.

UPOZORNĚNÍ – Vysoká teplota média: Nebezpečí popálení! Před instalací či údržbou se ujistěte, že voda v systému zchladla na okolní teplotu.

Postup údržby a čištění:

Předmontovaná vložka 500 µm slouží k počátečnímu čištění. Po přibližně 1 měsíci provozu proveďte důkladné čištění a vyhodnoťte, zda ponechat jemnější 500 µm vložku nebo ji nahradit standardní 800 µm vložkou. Následnou údržbu provádějte každé 3 měsíce (základní) a 1× ročně (důkladná).

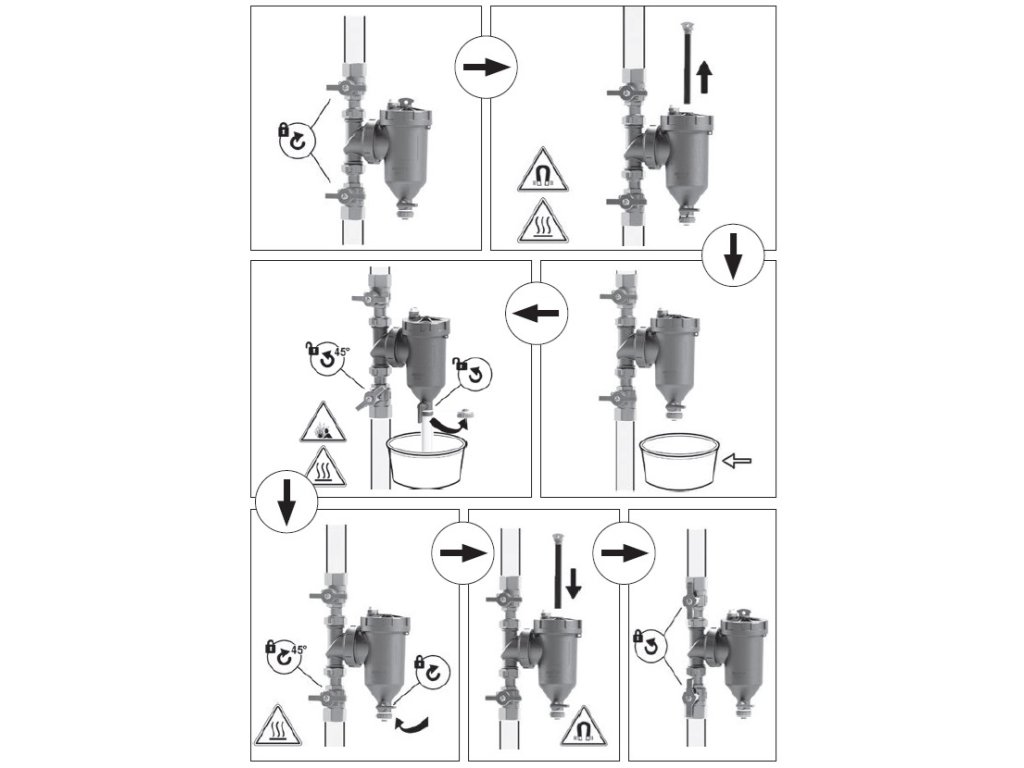

1. Základní čištění a proplach za provozu:

1. Uzavřete uzavírací ventily před a za zařízením.
2. Vytáhněte magnet z jeho pouzdra – zachycené nečistoty spadnou na dno sedimentační komory.
3. Odšroubujte zátku vypouštěcího ventilu na spodní straně a připojte hadici (nebo podložte nádobu).
4. Otevřete vypouštěcí ventil a mírně pootevřete uzavírací ventil před filtrem, aby protékající voda vypláchla usazeniny.
5. Po vypuštění uzavřete předřazený ventil i vypouštěcí kohout, vložte magnet zpět a otevřete hlavní ventily.

2. Důkladné čištění a kontrola síta:

1. Uzavřete oba uzávěry a vytáhněte magnet.
2. Oddělte tělo filtru od nastavitelného T-kusu a vyjměte vnitřní součásti.
3. Všechny díly i nerezové síto důkladně opláchněte pod tekoucí vodou a opět složte.

Tip: Vypouštěcí ventil lze použít také jako plnicí bod pro aplikaci chemických přísad do topného systému. Magnet lze zajistit proti neoprávněné manipulaci dodanou plombou.

Skladování a ekologie:

Zařízení skladujte v původním obalu v suchém prostředí. Likvidace výrobku a jeho obalů musí proběhnout v souladu s platnými místními předpisy o třídění odpadu.

Často kladené dotazy:

Otázka: V čem se líbí systém DirtOUT XL® od běžných filtrů a proč se neucpává?
Odpověď: Hlavní inovace spočívá v umístění nerezového filtračního síta v horní části komory mimo zónu usazování kalu. Voda přicházející k sítu je již zbavena těžkých částic cyklónovou a magnetickou separací, takže síto neoperuje v usazeném kalu a nezanáší se.

Otázka: K čemu slouží přepínač By-Pass (Dual Mode) a jak ho správně nastavit?
Odpověď: Poloha START (MIN) usměrňuje 100 % vody přes filtr pro bleskové vyčištění systému při spuštění. Poloha ECO (MAX) pouští přes filtr částečný průtok, čímž výrazně snižuje tlakovou ztrátu, šetří energii oběhového čerpadla a udržuje systém dlouhodobě čistý.

Otázka: Jaká filtrační sítka jsou součástí balení a kdy je použít?
Odpověď: V balení najdete jemné síto 500 µm (předmontované z výroby pro zachycení nejjemnějších nečistot po spuštění) a standardní síto 800 µm (určené pro trvalý běžný provoz po prvním měsíčním proplachu).

Otázka: Lze odlučovač DirtOUT XL® DF120 namontovat na svislé potrubí?
Odpověď: Ano, díky patentovanému T-kusu otočnému o 360° s krokem nastavení po 45° lze zařízení snadno namontovat na vodorovné, svislé i šikmé potrubí při zachování svislé polohy usazovací komory.

Otázka: Jaké je doporučené schéma a interval údržby?
Odpověď: První důkladné čištění proveďte po 1 měsíci provozu. Následně doporučujeme provádět základní rychlé odkalení každé 3 měsíce a kompletní rozebrání s opláchnutím síta 1× ročně.

Otázka: Lze přes odlučovač doplňovat do systému chemické přísady?
Odpověď: Ano, spodní vypouštěcí ventil odlučovače lze po uzavření systémových uzávěrů využít jako praktický plnicí bod pro aplikaci ochranných a čisticích chemických aditiv.
