APM 7040 zpětná klapka s kovovou membránou

Detailní popis produktu

APM 7040 zpětná klapka s kovovou membránou

Popis:

• pro rozvody vody a topení
• jako zabezpečující armatura
• projekční podklady pošleme na vyžádání
• připojení 2 1/2", 3", 4"
• membrána mosaz
• maximální pracovní tlak 10 PN
• maximální pracovní teplota 100 °C
• vyrobeno v Itálii

Materiál:

• tělo mosaz CW617N
• těsnění NBR
• zpětná klapka mosaz
• pružina nerez

Použití:

• jako armatura bránící zpětnému průtoku média pro rozvody vody a topení
• instalace i do systémů pro pitnou vodu (splňují hygienické požadavky)
• instalace vertikálně i horizontálně

Instalace:

Abyste se vyhnuli problémům způsobeným nesprávnou montáží, je vhodné se řídit pokyny výrobce.

Zpětný ventil můžete instalovat i ve svislé nebo vodorovné poloze, v souladu s tokem média (šipka na tělese filtru).

Nasaďte vidlicový klíč na šestihranný (nebo osmihranný) konec ventilu na straně potrubí a našroubujte ventil na přívodní potrubí. Nepoužívejte klíč na opačný konec ventilu, abyste jej našroubovali na potrubí (ne závitový spoj, je vidět na řezu níže). Podobný postup použijte při demontáži ventilu. Použití jiných než výše uvedených metod může způsobit poškození nebo netěsnost ventilu. Na utěsnění závitů použijte doporučené těsnící materiály (konopí, len, nit, teflonová páska). Instalace (vodní systémy) bez pevných nečistot, jako je písek, vodní kámen atd. zaručí správný, bezporuchový provoz. Doporučené velikosti montážních klíčů najdete v rozměrových tabulkách níže.

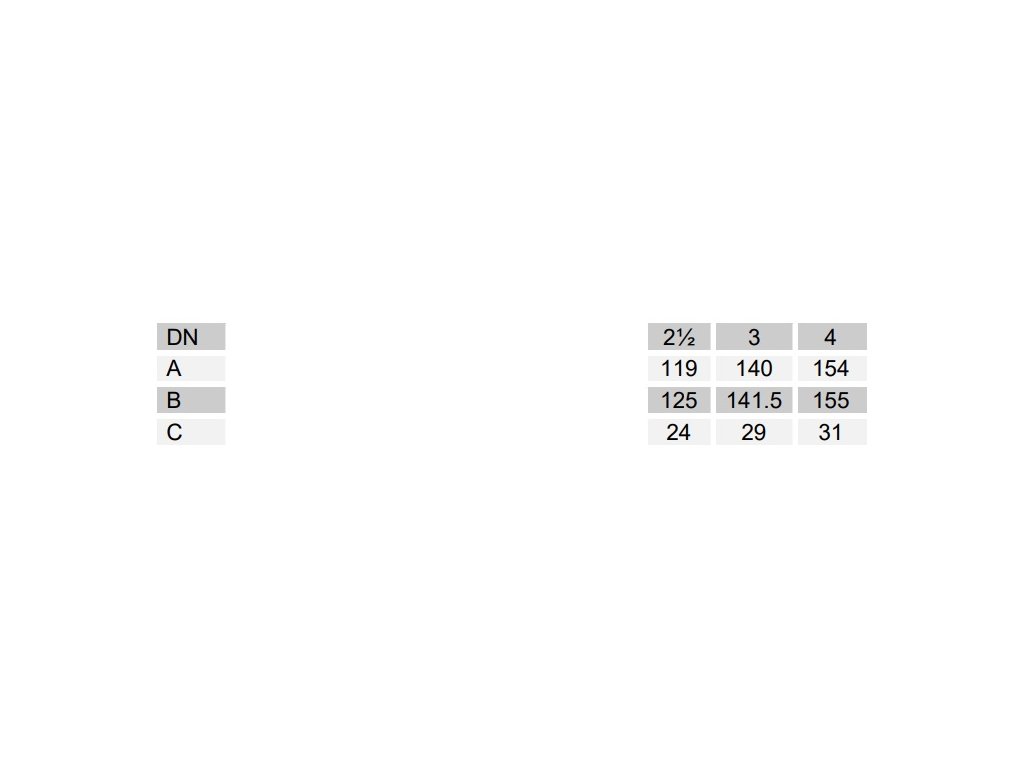

Rozměr:

Pracovní tlak při 80 °C:
