SAB BLUESEAL16 PE koleno na vodu B120 svěrné

Detailní popis produktu

Svěrné koleno 90° SAB Blueseal představuje technologickou špičku v oblasti mechanického spojování plastového potrubí. Tradiční svěrné spojky na trhu často vyžadují enormní sílu při montáži a vykazují riziko průsaků v místech, kde je PE trubka povrchově poškrábaná z důvodu manipulace na staveništi. Řada Blueseal 16 tyto nedostatky kompletně odstraňuje.

Celý systém se skládá z pěti precizně navržených komponentů: robustního těla z polypropylenu (PP-B), speciálního dvoubřitého kombinovaného těsnění (NBR), patentovaného modrého distančního kroužku Blueseal (PP), svěrného kroužku (POM), který se pevně zakousne do trubky a brání jejímu vytržení, a masivní modré převlečné matice (PP). Celá produktová řada SAB Blueseal čítá přes 300 různých prvků (spojky, T-kusy, záslepky) pro průměry potrubí od 16 mm do 110 mm. Díky tomu lze realizovat kompletní, homogenní a bezpečné plastové rozvody v širokém spektru aplikací.

Jak funguje patentovaný hydrodynamický efekt "Slide Effect"? (EDUKATIVNÍ OKÉNKO)

Klasické spojky spoléhají čistě na mechanické stlačení gumového o-kroužku dotažením matice. SAB Blueseal využívá inteligentní geometrii, která transformuje tlak protékající kapaliny ve prospěch těsnosti. Fungování je rozděleno do tří fází:

1. Fáze 1 (Klidový stav): Těsnění se nachází v přirozené poloze, trubka ještě není plně zasunuta.
2. Fáze 2 (Zasunutí trubky): Konus trubky snadno překonává odpor prvního (hlavního) břitu těsnění. Díky kluznému efektu distančního kroužku nedochází k shrnutí nebo poškození gumy.
3. Fáze 3 (Tlakový stav): Jakmile se systém napustí vodou a dojde k natlakování, vodní tlak začne tlačit na vnitřní stranu těsnění. Tzv. "slide effect" pouzdro (modrý kroužek) podpoří druhý těsnicí břit, který se extrémní silou přitiskne po celém obvodu na stěnu trubky. Čím vyšší je tlak v potrubí, tím pevnější a těsnější spoj vzniká – a to i v místech, kde jsou na trubce hluboké podélné vrypy.

Patentovaný těsnící Slide Effect:

Těsnění pouzdra s dvojitým břitem - „skluzový efekt“

Krok 1: Těsnění je v klidové poloze, trubka ještě není vložena do tvarovky.

Krok 2: Trubka je vložena do tvarovky překonávající odpor hlavního břitu těsnění.

Krok 3: Tlak vody tlačí na těsnění, pouzdro díky „slide effect“ tlačí na druhý břit těsnění, aby dokonale přilnul k potrubí.

Klidový stav

Těsnící "Slide Effect", vytvořený tlakem vody v potrubí na těsnicí O-kroužek.

Technická data:

• Značka / Výrobce: SAB spa
• Typ produktu: Plastová svěrná tvarovka na PE potrubí.
• Určení: Zemědělské závlahy, dálkové vodovody a akvadukty, rezidenční závlahové systémy, těžařský průmysl a chemické aplikace.
• Materiál těla tvarovky: Polypropylen (PP-B) s vysokou rázovou houževnatostí.
• Materiál matice: Polypropylen (PP) v charakteristické modré barvě.
• Těsnicí prvek: Dvoubřité kombinované těsnění Blueseal z nitrilové pryže (NBR).
• Svěrný kroužek (kleština): Polyacetal (POM) zajišťující maximální odolnost proti vytržení trubky.
• Vymezovací kroužek: Patentovaný Blueseal vymezovací (distanční) kroužek (spacer ring) z polypropylenu (PP).
• Jmenovitý tlak: PN 16 (odolnost vůči trvalému pracovnímu tlaku 16 barů při definované teplotě).
• Provozní teplota: 0 °C +60 °C.
• Normy a certifikace: Splňuje přísné požadavky standardů UNI 9561, AS/NZS 4129, BRL-K 17105, DVGW GW 335-B3, ISO 17885 a závitové normy UNI EN 10226-1 (ISO 7/1).
• Země původu: Itálie

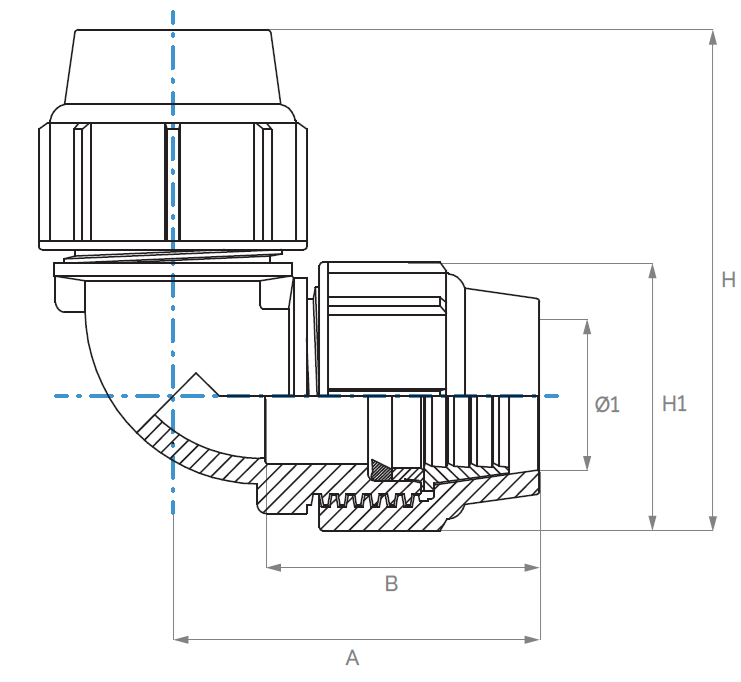

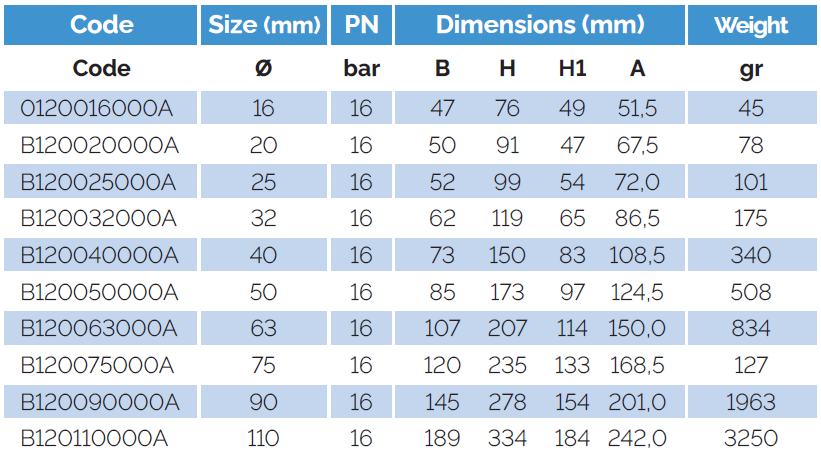

Rozměrová a váhová tabulka pro model B120:

Návod k použití:

Abyste se vyhnuli problémům způsobovaným nesprávnou montáží a uvedením do provozu, je vhodné se řídit pokyny výrobce. Vezměte prosím na vědomí, že nárok na záruku zaniká v případě neoprávněných úprav nebo zásahů během montáže a uvedení do provozu.

! Před instalací si pečlivě prostudujte montážní návod !

Postup montáže svěrného kolena SAB Blueseal 16

1. Příprava a zaříznutí trubky: Polyetylenovou trubku (např. PE100) odřízněte kolmo k její ose. Pomocí vhodného nástroje (odhrotovače) důkladně srazte vnější hranu trubky (vytvořte úkos) a očistěte konec od pilin, bláta a jakýchkoliv nečistot.
2. Příprava tvarovky: Povolte modrou převlečnou matici kolena směrem vlevo. Matice se nesmí kompletně vyšroubovat, povolte ji pouze na poslední závit tak, aby vnitřní svěrný mechanismus zůstal uvolněný.
3. Zasunutí potrubí: Krouživým pohybem zatlačte připravenou PE trubku přes matici a těsnicí systém Blueseal až na doraz (vnitřní mechanickou zarážku v těle kolena). Díky nízkému tření těsnění ucítíte hladké překonání vnitřní zóny.
4. Finální dotažení: Převlečnou matici pevně dotáhněte rukou ve směru hodinových ručiček. Pro konečné dotažení a zajištění stoprocentní mechanické pevnosti při tlaku 16 barů použijte utahovací klíč určený pro plastové svěrné tvarovky. Matice se dotahuje pevně, ale s citem, aby nedošlo k přetažení plastového závitu.

Povolte matici na tvarovce na poslední závit.

Zahraňte (zkoste) a očistěte případné otřepy na konci trubek.

Zasuňte trubku do tvarovky až na doraz trubky.

Matici pevně utáhněte, pro konečné dotažení větších průměrů použijte klíč.

Skladování a manipulace:

Tvarovky skladujte v původním obalu na suchém a čistém místě chráněném před přímým dlouhodobým slunečním zářením, sálavým teplem a agresivními chemickými výpary. Při manipulaci zabraňte pádu na tvrdý povrch a deformaci závitů či vnitřního těsnicího mechanismu.

Životní prostředí:

Likvidace výrobku musí proběhnout v souladu s platnými místními právními předpisy.

Často kladené dotazy:

Otázka: Pro jaký provozní tlak jsou tvarovky SAB Blueseal16 určeny?
Odpověď: Tvarovky jsou certifikovány pro jmenovitý tlak PN16, což znamená trvalý provozní tlak až 16 barů při standardní teplotě vody.

Otázka: V čem spočívá výhoda dvoubřitého těsnění oproti běžnému O-kroužku?
Odpověď: Dvoubřité těsnění v kombinaci se „Slide Effect“ kroužkem využívá tlak vody k aktivnímu přitlačování břitu na trubku. Díky tomu dokáže dokonale utěsnit i poškrábané nebo lehce deformované PE trubky.

Otázka: Lze tvarovky SAB Blueseal použít pro rozvody pitné vody?
Odpověď: Ano, tvarovky splňují nejpřísnější evropské a mezinárodní certifikace (DVGW, BRL-K, ISO 17885) pro přímý styk s pitnou vodou.

Otázka: Je nutné při montáži převlečnou matici úplně odšroubovat?
Odpověď: Ne, matici stačí pouze povolit o několik závitů (na poslední závit). Trubka se zasouvá přímo přes uvolněný těsnicí mechanismus až na doraz.

Otázka: Pro jaké typy trubek jsou tyto svěrné tvarovky vhodné?
Odpověď: Jsou určeny pro všechny standardní polyetylenové trubky (PE-LD, PE-HD, PE40, PE80, PE100) s odpovídajícím vnějším průměrem (Ø 16 mm až 110 mm).

Otázka: Kde se svěrné tvarovky SAB Blueseal vyrábějí?
Odpověď: Jedná se o originální italský výrobek společnosti SAB S.p.A., plně vyráběný v Itálii z prvořadých surovin.
