RB BONOMI EUROBLOCK 10000 plnoprůtočná zpětná klapka 100 °C

Detailní popis produktu

Zpětná klapka EUROBLOCK (série 10000) představuje prémiové řešení pro ochranu rozvodů, kde je vyžadována nekompromisní spolehlivost, hydraulická účinnost a dlouhá životnost bez nutnosti údržby.

• Špičkové hydraulické parametry a součinitel K_v: Klíčovým ukazatelem efektivity zpětné klapky je průtokový součinitel K_v (m³/h), který vyjadřuje množství vody proteklé klapkou při tlakové ztrátě 1 bar. Díky plnoprůtočnému vedení má EUROBLOCK výrazně vyšší hodnoty K_v než běžné klapky na trhu, což znamená nižší odpor a vyšší dynamický průtok v systému.

• Patentované vedení obturátoru: Na rozdíl od běžných celomosazných klapek využívá EUROBLOCK vnitřní vedení z materiálu POM a stěžejní obturátor ze špičkového technopolymeru FORTRON® (PPS). Tento materiál nepodléhá korozi ani chemickému působení médií a zabraňuje ulpívání vodního kamene, což jsou nejčastější příčiny selhání levnějších klapek.

• Spolehlivé nerezové uzavírání: Tlak pružiny z oceli AISI 303 zajišťuje bleskovou reakci klapky při poklesu tlaku nebo změně směru proudění. Tím efektivně brání zpětným rázům (water hammer), které by mohly poškodit čerpadla, měřicí přístroje nebo jiné komponenty.

Co znamená hodnota K_v u zpětné klapky a proč na ní záleží? (EDUKATIVNÍ OKÉNKO)

Průtokový součinitel K_v udává objemový průtok vody v m³/h, který proteče armaturou při specifikované tlakové ztrátě (Δp = 1 bar). Čím je hodnota K_v vyšší, tím méně armatura překáží proudícímu médiu.

• Co se stane u klapky s nízkým K_v? Pokud je vnitřní průřez klapky zúžený nebo má nevhodný tvar obturátoru, funguje jako škrticí ventil. Vzniká vysoká tlaková ztráta, průtok v potrubí klesá a oběhová čerpadla jsou zbytečně přetěžována, což drasticky zvyšuje jejich spotřebu elektřiny i opotřebení.
• Jak pomáhá klapka EUROBLOCK 10000? Díky plnoprůtočné konstrukci a aerodynamickému tvaru obturátoru FORTRON® nabízí EUROBLOCK maximální možné hodnoty K_v ve své třídě. Tlaková ztráta je zanedbatelná, průtok zůstává zachován a potrubní systém pracuje v optimalizovaném, energeticky úsporném režimu.

Technické údaje:

• Značka: Rubinetterie Bresciane (Bonomi Group)
• Modelová řada: EUROBLOCK (Série 10000)
• Určení: Zpětná pružinová klapka s vysokým průtokovým součinitelem (K_v)
• Oblast použití: Rozvody pitné a užitkové vody, vytápění, chlazení, stlačený vzduch, neutralizované roztoky a neagresivní kapaliny

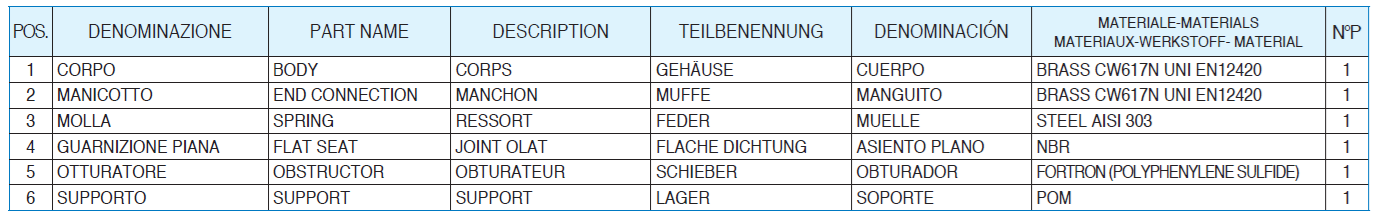

• Tělo a nátrubek: Kovaná mosaz CW617N (UNI EN 12420)
• Obturátor (kuželka): Technopolymer FORTRON® (PPS)
• Podpora vedení: POM
• Pružina: Nerezová ocel AISI 303
• Těsnění: NBR
• Průtokové charakteristiky: Plnoprůtočné provedení (Full Bore) s optimalizovaným Kv
• Rozsah pracovních teplot: -20 °C až +100 °C
• Rozměr: 3/8", 1/2",3/4", 1", 5/4", 6/4", 2", 2 1/2", 3", 4"
• Jmenovitý tlak (PN):
  DN 10 – DN 20 (3/8" – 3/4"): PN 40
  DN 25 – DN 32 (1" – 1"1/4): PN 25
  DN 40 – DN 50 (1"1/2 – 2"): PN 16
  DN 65 – DN 100 (2"1/2 – 4"): PN 12
• Připojení: Vnitřní / vnitřní závit (F/F) dle UNI EN ISO 228-1 / UNI EN 10226-1
• Certifikace a normy: Patentováno (BREVETTATO)
• Země původu: Itálie

Instalace a údržba:

! Před aplikací si pečlivě prostudujte montážní návod, technický list nebo uživatelskou příručku !

• Návod k montáži: Před instalací zkontrolujte čistotu potrubí. Klapku lze montovat v libovolné poloze (horizontálně, vertikálně, šikmo). Vždy dodržujte směr průtoku média vyznačený šipkou na tělese armatury. Závitové spoje utěsněte standardními těsnicími materiály (teflonová páska, těsnicí nit). Při utahování používejte odpovídající stranový klíč nasazený přímo na šestiúhelník montované strany, abyste předešli deformaci těla.

• Údržba: Armatura je díky pouzdru a polymerovému obturátoru navržena jako bezúdržbová. V případech, kdy je médium silně znečištěno pevnými částicemi, se doporučuje před klapku předsadit šikmý filtr.

• Záruční podmínky: Nárok na záruku se vztahuje na výrobní vady. Zaniká v případě neodborné montáže, překročení maximálních povolených tlaků/teplot nebo mechanického poškození.

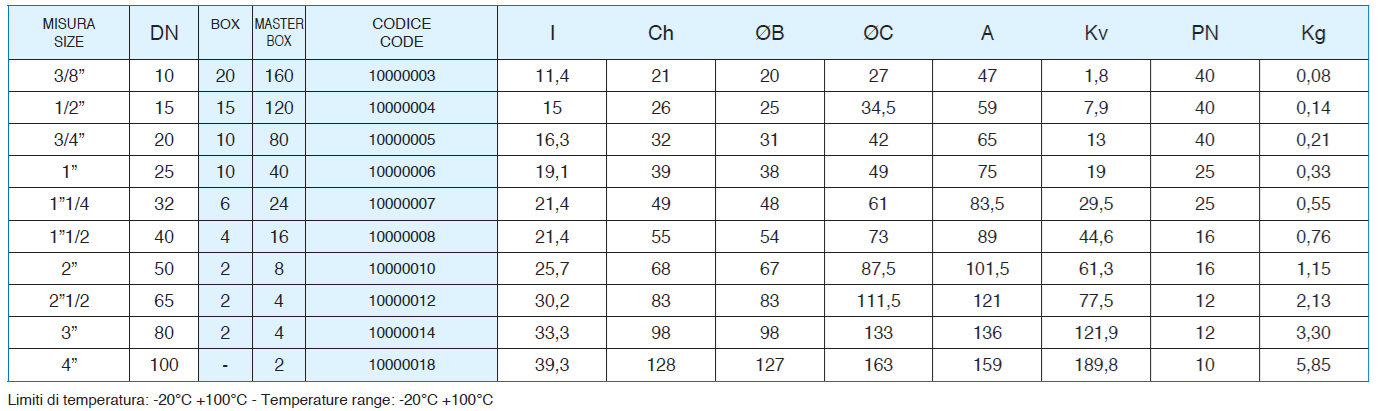

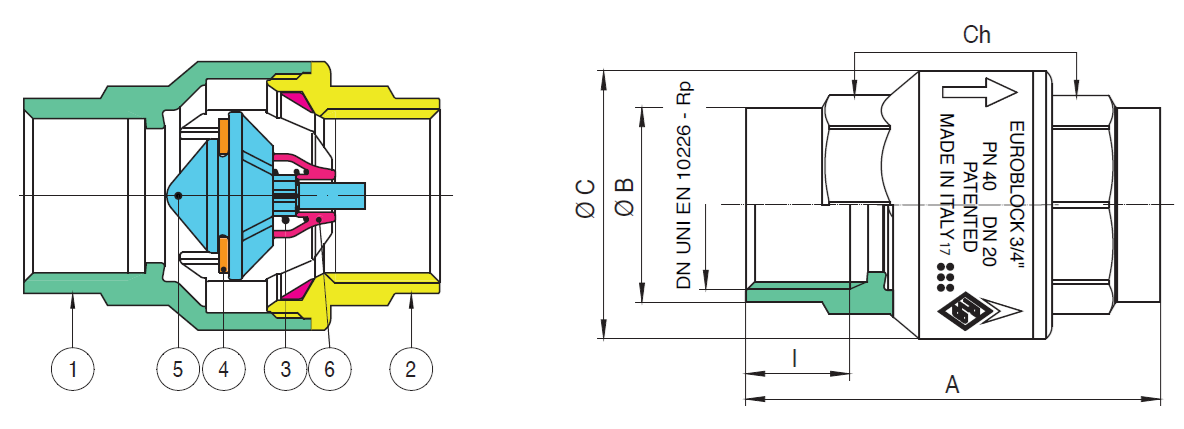

Rozměry:

Skladování a manipulace:

• Podmínky skladování: Uchovávejte v původním balení na suchém, čistém a krytém místě, chráněném před prachem a nečistotami.
• Teplotní rozsah: Skladujte při běžných skladovacích teplotách. Chraňte před přímým slunečním zářením (UV) a sálavým teplem.
• Šetrná manipulace: Chraňte mosazné tělo a vnitřní mechanismus před nárazy, pády na tvrdý povrch a vniknutím cizích těles do vnitřního prostoru závitů.
• Ekologická likvidace: Výrobek je z převážné většiny vyroben z kvalitní mosazi a nerezové oceli, které jsou 100% recyklovatelné. Po skončení životnosti odevzdejte armaturu do sběrných surovin nebo tříděného odpadu v souladu s místními předpisy.

Často kladené dotazy:

Otázka: Co udává hodnota K_v u zpětné klapky EUROBLOCK 10000?
Odpověď: Hodnota K_v vyjadřuje průtokový součinitel v m³/h při tlakové ztrátě 1 bar. Vyšší hodnota K_v u klapky EUROBLOCK znamená, že klapka nebrzdí průtok, minimalizuje tlakové ztráty a šetří energii čerpadel.

Otázka: K čemu slouží zpětná klapka EUROBLOCK 10000?
Odpověď: Slouží k zamezení zpětného toku média v potrubních systémech rozvodů vody, vytápění, chlazení nebo stlačeného vzduchu. Chrání čerpadla, vodoměry a rozvody před zpětnými rázy a nežádoucím prouděním kapalin či plynů opačným směrem.

Otázka: V čem je výhodný obturátor z materiálu FORTRON®?
Odpověď: FORTRON® (PPS) je špičkový technopolymer s vysokou mechanickou a tepelnou odolností. Odolává korozi, nepodléhá ulpívání vodního kamene a garantuje hladký chod bez zadírání i po dlouhých letech provozu.

Otázka: Lze klapku EUROBLOCK nainstalovat ve svislé poloze?
Odpověď: Ano, díky integrované pružině z nerezové oceli AISI 303 funguje klapka spolehlivě v jakékoliv montážní poloze – vodorovně, svisle i šikmo.

Otázka: Jaké tlakové třídy dosahuje klapka EUROBLOCK 10000?
Odpověď: Tlaková odolnost závisí na dimenzi: pro velikosti 3/8" až 3/4" je to PN 40, pro 1" až 1 1/4" PN 25, pro 1 1/2" až 2" PN 16 a pro 2"1/2 až 4" PN 12.

Otázka: Způsobuje tato klapka vysoké tlakové ztráty v potrubí?
Odpověď: Ne, klapka EUROBLOCK disponuje patentovanou plnoprůtočnou konstrukcí (full bore), která zajišťuje maximální hodnotu průtoku (Kv) a redukuje hydraulický odpor na minimum.

Otázka: Kde se klapka EUROBLOCK 10000 vyrábí?
Odpověď: Klapka je kompletně vyrobena v Itálii renomovaným výrobcem Rubinetterie Bresciane (Bonomi Group).
